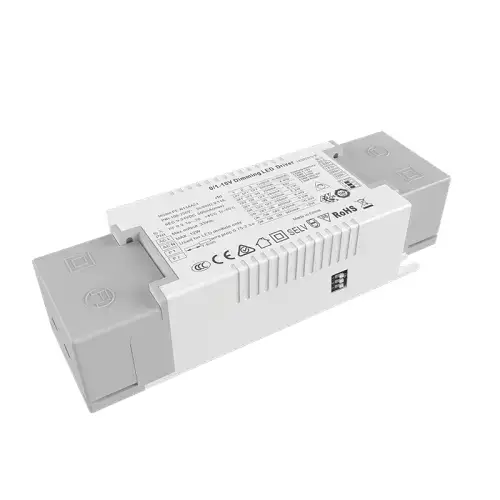

10W Constant Current 0/1-10V CCT Dimmable LED Driver

Ang mataas na kalidad ng pabrika ng Starwell na 10W Constant Current 0/1-10V CCT Dimmable LED Driver ay may dalawang channel signal control ay pinagtibay, ang isang channel ay 0/1-10v upang makontrol ang liwanag, ang isa pang channel ay 0/1-10v upang makontrol ang temperatura ng kulay, ang CPU ay kumokontrol sa dimming curve, at ang mixed frequency control.

Magpadala ng Inquiry

Bilang propesyonal na manufacturer, gusto ng Starwell na bigyan ka ng mataas na kalidad na 10W Constant Current 0/1-10V CCT Dimmable LED Driver. Para makuha ang visual na perception ng brightness, ang mga raw na materyales na ginamit ay mga first-line na brand, imported na chip na ultra deep dimming na disenyo, tumutugma sa iba't ibang intelligent dimming system sa merkado Tumpak na kontrol ng color temperatura, ultra small size na disenyo (kung ang system ay mixed color temperature mode na may dalawang channel ng brightness adjustment sa parehong oras, kailangan nitong i-customize ang program).

Pagtutukoy

Modelo		PE-FN10ACA42	PE-FN20ACA42
OUTPUT	Output Voltage	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Max Output Voltage	42Vdc	42Vdc
	Non-load na Output Voltage	45Vdc	45Vdc
	Kasalukuyang Output	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Lakas ng Output	1.5W~9.8W	2W~21W
	Antas ng Strobe	Walang Flicker
	Dimming Range	0~100%，LEDstart sa 0.03%posible.
	PWM Dimming Frequency	>3600Hz
	Kasalukuyang Katumpakan	±5%
	Power down mode	Walang output ng maximum na liwanag ng signal
INPUT	Dimming Interface	0-10V 1-10V signal interface kasalukuyang <2ma
	Saklaw ng Input Voltage	200-250Vac
	Dalas	50/60Hz
	Kasalukuyang Input	<0.045A ac230v	<0.055A ac230v
	Power Factor	PF>0.94/230V ac(sa full load)	PF>0.95/230V ac(sa buong load)
	THD	230Vac@THD <14% (sa full load)
	Kahusayan(typ.)	81%	86%
	Inrush Current(typ.)	malamig na simula25A@230Vac
	Anti Surge	L-N: 1.8kV
	Leakage Current	<0.25mA/230Vac
KAPALIGIRAN	Temperatura sa Paggawa	ta: 45°C tc: 80 °C
	Humidity sa Paggawa	20 ~ 95%RH, hindi nagpapalapot
	Temp., Halumigmig	-40 ~ 80°C, 10~95%RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	Panginginig ng boses	10~500Hz, 2G 12min./1cycle, tagal ng 72min. bawat isa sa kahabaan ng X, Y, Z axes.
PROTEKSYON	Proteksyon sa sobrang init	Matalinong pagsasaayos o pag-off ng kasalukuyang output kung ang temperatura ng PCB ≥110°C, , ay awtomatikong bumabawi.
	Over Load Protection	I-shut down ang output kapag na-rate ang power≥102%, auto recovers.
	Proteksyon ng Short Circuit	Awtomatikong i-shut down kung mangyari ang short circuit, awtomatikong bumabawi.
	Proteksyon na walang load	Patuloy na Boltahe ng output.
KALIGTASAN & EMC	Makatiis sa Boltahe	I/P-O/P: 3750Vac
	Paglaban sa Paghihiwalay	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Mga Pamantayan sa Kaligtasan	IEC/EN61347-1, IEC/EN61347-2-13
	Pagpapalabas ng EMC	/
	EMC Immunity	/
	Strobe Test Standard	IEEE 1789
IBA	Dimensyon	130×37×22.6mm(L×W×H)
	Pag-iimpake	PE bag
	Timbang(G.W.)	85g±10g

Fatures:

1.magsama ng maramihang dimming at pagtutugma ng kulay na mga interface 2.0/1-10v pagsasaayos ng liwanag, temperatura ng pagtutugma ng kulay

3. digital control output na walang stroboscopic

4. AC input 200-250v range

5. natural na air cooling, moisture-proof, heat conducting silicone heat dissipation process

6. malalim na dimming na disenyo

7. maramihang mga function ng proteksyon

8. crimping disenyo, maginhawa at mabilis

Application:

1. Led dual color light source

2. villa intelligent lighting

3. maaaring ma-access ang wireless intelligent lighting system

4. ilaw sa museo

5. high end commercial lighting

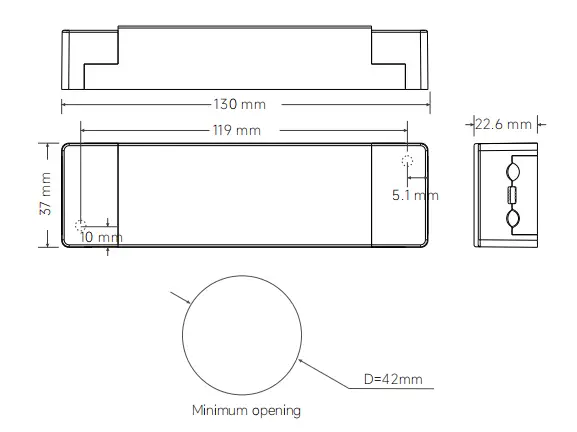

Mga sukat:

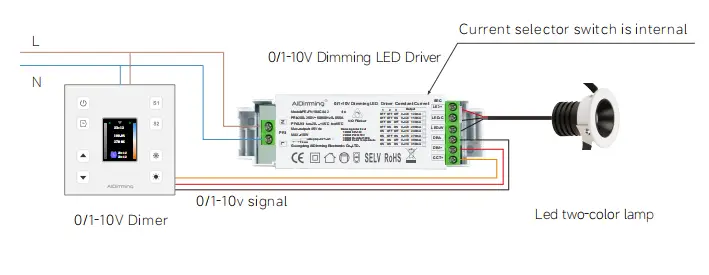

Mga kable:

1. Input terminal wiring: angkop para sa wire gauge 22awg-14awg (0.5mm2 – 1.5mm2), ang pagtatalop ay nangangailangan ng 9-10mm na lata

2. Output terminal wiring: angkop para sa wire gauge 22awg-12awg (0.5mm2 – 1.5mm2), ang pagtatalop ay nangangailangan ng 6-7mm na lata

3. Output terminal wiring: ang positibong poste ng output LED ay ang karaniwang terminal, at ang tatlong wire na led ay maaaring

ay konektado sa isa sa mga positibong pole.

Mga tagubilin para sa paggamit:

Maliban kung tinukoy, ang lahat ng mga detalye at parameter ay sinusukat sa 230VAC input, rated load at 25 ℃ Ambient

Temperatura

Ang produktong ito ay may press line cap sa input, na may self-locking clamping, maaari itong buksan gamit ang screwdriver, pagkatapos ay

makikita ang input terminal na konektado sa AC line L at ang null lime N, Ang output terminal connect a ayon sa

label ng produkto, pansinin ang positibo at negatibong poste.

**1: mangyaring bigyang-pansin ang pagkakaiba sa pagitan ng input at out put , kumonekta nang tama, pagkatapos ay i-on

**2: mangyaring ikonekta muna ang load ng DC output, buksan ang driver pagkatapos suriin; sa pare-pareho ang kasalukuyang mode, kung kapangyarihan

sa bukas na circuit, mangyaring patayin ang driver at hindi maikonekta ang LED hanggang sa ang electric energy ay nakaimbak ng output

pakawalan, o maaari itong makapinsala sa LED;

**3.Ang ganitong uri ng driver ay limitado lamang sa paggamit ng mga LED lamp, ang input voltage range ay AC200-250V, ang heat insulation

cotton at iba pang mga bagay na humahadlang sa pag-alis ng init ng produkto, na umaayon sa produkto sa ilalim ng tinukoy na

output boltahe, kasalukuyang saklaw, ang temperatura ng paggamit ng kapaligiran ay -20-45 degrees, at ang ibabaw ay hindi maaaring masakop ang

kondisyon ng kapaligiran, tinatangkilik ng produktong ito ang 5 taon ng libreng warranty.

1. ang LED lamp ay hindi maliwanag pagkatapos na ang dimming driver ay konektado sa unang pagkakataon, mangyaring patayin ang AC input at suriin

gaya ng sumusunod:

1) kung ang DC output ay masamang contact;

2) kung ang DC output polarity ay baligtad, o ang LED board ay welded anti;

3) kung ang AC input ay hindi magandang contact, subukan pagkatapos alisin ang mga pagkabigo;

2. ang device ay may magandang koneksyon, mga LED na ilaw, ngunit ang LED flicker, mangyaring patayin ang AC input at suriin ang sumusunod:

1).magtugma man o hindi ang mga parameter at aktwal na mga parameter.

2). mangyaring napapanahong makipag-usap sa amin kung mayroon kang anumang mga katanungan sa paggamit, susubukan namin ang aming makakaya upang malutas ang mga problema sa iyo.

Pagkakaiba sa pagitan ng 0-10V at 1-10V:

1. Kapag ang 0 / 10V dimmer ay na-adjust sa maximum na 10V, ang output current ay aabot sa 100% ng power output, at ang brightness ay aabot sa 100%. Kapag ang 0-10V dimmer ay na-adjust sa 0V, ang kasalukuyang ay ang

minimum, at ang ilaw ay papatayin; Kapag ang 1-10V dimming ay na-adjust sa 1V, ang kasalukuyang ay ang minimum at ang ilaw ay patay.

2. Pagkakaiba sa pagitan ng 0-10V at 1-10V dimming: magkaibang boltahe ng pagsisimula at pagsasara, ang 0-10V ay naka-on sa 0.7V,

(ang min brightness) 1-10V ay naka-on sa 1.2V (ang min brightness).

3. Digital dimming driver 0-10V at 1-10V dimming automatic identification dalawang dimming mode.

4. Ang parehong circuit ng signal ay kumokontrol sa liwanag at madilim sa parehong oras.

5. Ang dimmer (dimming system) ay nahahati sa 0-10V at 1-10V dimming signal.

6. Ang dimming compatibility ay nauugnay sa control distance ng signal line at ang bilang ng control power supply.

Kung ang numero ay masyadong malaki o ang linya ng signal ay masyadong mahaba, ang mga problema tulad ng hindi maaaring i-adjust nang mas mababa at hindi mai-adjust off ay magaganap.
