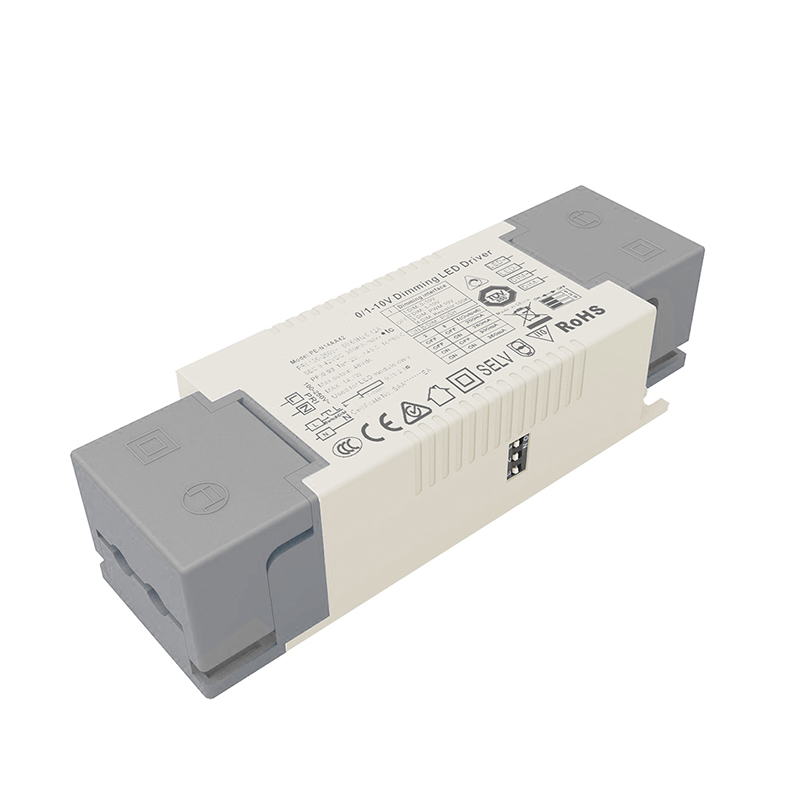

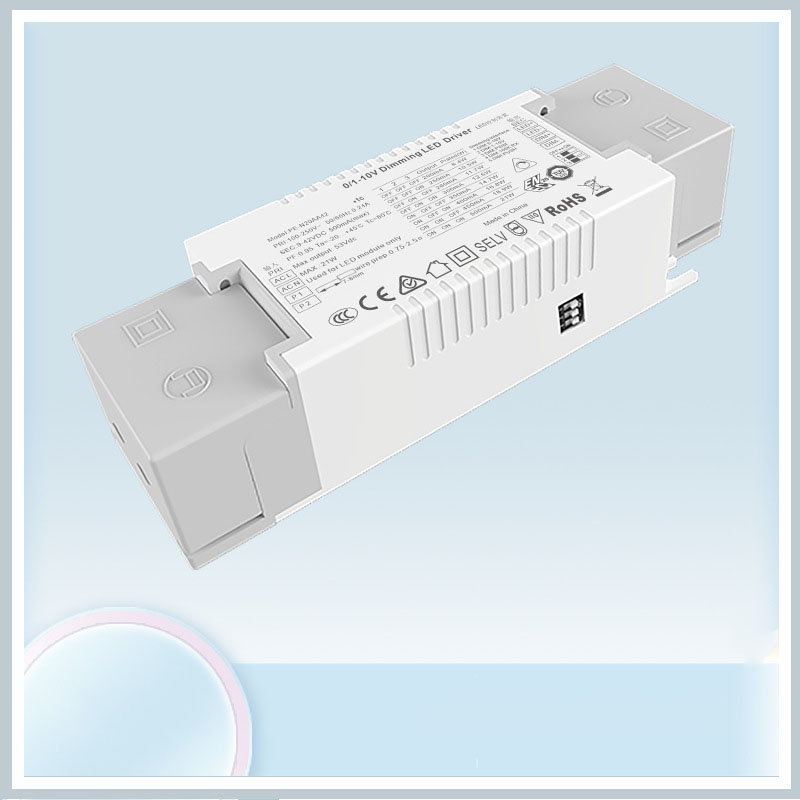

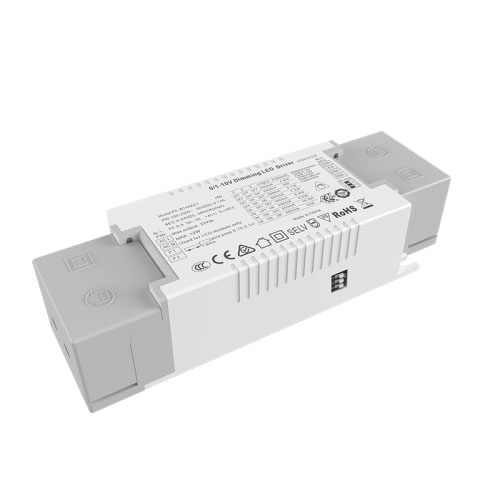

20W Constant Current 0-10V Dimmable LED Driver
  • 20W Constant Current 0-10V Dimmable LED Driver20W Constant Current 0-10V Dimmable LED Driver
  • 20W Constant Current 0-10V Dimmable LED Driver20W Constant Current 0-10V Dimmable LED Driver
  • 20W Constant Current 0-10V Dimmable LED Driver20W Constant Current 0-10V Dimmable LED Driver

20W Constant Current 0-10V Dimmable LED Driver

STARWELL is one of China manufacturers & suppliers who mainly produces 20W Constant Current 0-10V Dimmable LED Driver with many years of experience. Hope to build business relationship with you.

Magpadala ng Inquiry

Ang STARWELL ay isang kagalang-galang na tagagawa at tagapagtustos ng Tsino na may maraming taon ng karanasan na dalubhasa sa 20W Constant Current 0-10V Dimmable LED Driver production. Umaasa kaming makapagtatag ng komersyal na relasyon sa iyo.

Ang PE-N20AA ay ginagamit upang kontrolin ang dimming curve at ang halo-halong frequency control upang makamit ang visual na angle perception brightness. Ang mga hilaw na materyales na ginamit ay mga first-line na tatak at ang mga na-import na chip ay idinisenyo para sa ultra deep dimming, Ito ay tumutugma sa iba't ibang intelligent dimming system sa merkado, tumpak na kinokontrol ang liwanag, ay may mabagal na pagsisimula at napakaliit na laki ng disenyo.

Mga Tampok ng 20W Constant Current 0-10V Dimmable LED Driver:

1. isama ang maramihang signal dimming interface

2. digital control output na walang stroboscopic

3. AC input 100-250v range

4. natural na air cooling, moisture-proof, heat conducting silicone heat dissipation process

5. malalim na dimming na disenyo

6. maramihang mga function ng proteksyon

7. crimping disenyo, maginhawa at mabilis

8. TUV CE SAA C-TICK ENEC certified

9. 127.5*43*30mm


Listahan ng Modelo ng 20W Constant Current 0-10V Dimmable LED Driver:

0/1-10V pare-pareho ang kasalukuyang dimming

Serye Pagdidilim Modelo Input kapangyarihan PF Output boltahe Kasalukuyang output
PE-N14AA

3-14.7W		 0-10V
1-10V
PWM 10V
100K
Resistor
PUSH		 PE-N14AA24 AC100-250V 12W 0.88-0.96PF THD<10% 9-24V 200/250/280/300/350/400/450/500mA
PE-N14AA42 14.7W 9-42V 150/180/200/250/280/300/320/350mA
PE-N20AA

12-20W		 0-10V
1-10V
PWM 10V
100K
Resistor PUSH		 PE-N20AA24 AC100-250V 19.2W 0.88-0.96PF THD<10% 9-24V 450/500/550/600/650/700/750/800mA
PE-N20AA42 21W 9-42V 200/250/280/300/350/400/450/500mA



20W Constant Current 0-10V Dimmable LED Driver Application:

1. Led monochrome light source

2.villa intelligent na pag-iilaw

3.maaaring ma-access ang wireless intelligent lighting system

4.ilaw ng museo

5.high end komersyal na ilaw


20W Constant Current 0-10V Dimmable LED Driver Specification:


Modelo PE-N14AA42 PE-N14AA24 PE-N20AA42 PE-N20AA24
OUTPUT Output Voltage 9-42Vdc 9-24Vdc 9-42Vdc 9-24Vdc
Max Output Voltage 42Vdc 24Vdc 42Vdc 24Vdc
Boltahe ng Output na walang load 53Vdc 33Vdc 53Vdc 33Vdc
Kasalukuyang Output 150/180/200/250
/280/300/320/350mA		 200/250/280/300
/350/400/450/500mA		 200/250/280/300
/350/400/450/500mA		 450/500/550/600
/650/700/750/800mA
Lakas ng Output 2W~14.7W 2W~12W 2W~21W 4W~19.2W
Antas ng Strobe Walang Flicker
Dimming Range 0~100%，LEDstart sa 0.3%posible.
PWM Dimming Frequency >3600Hz
Kasalukuyang Katumpakan ±5%
Power down mode Walang output ng maximum na liwanag ng signal
INPUT Dimming Interface 0-10V 1-10V signal interface kasalukuyang <2ma / PUSH(P1 P2)
Saklaw ng Input Voltage 100-250Vac
Dalas 50/60Hz
Kasalukuyang Input <0.14A ac230v <0.23A ac230v
Power Factor PF>0.95/230V ac(sa buong load) PF>0.96/230V ac(sa buong load)
THD 230Vac@THD <10% (sa full load)
Kahusayan(typ.) 82% 84%
Inrush Current(typ.) malamig na simula30A@230Vac
Anti Surge L-N: 1.5kV
Leakage Current <0.25mA/230Vac
KAPALIGIRAN Temperatura sa Paggawa ta: 45 °C tc: 80 °C
Working Humidity 20 ~ 95%RH, hindi nagpapalapot
Temp., Halumigmig -40 ~ 80°C, 10~95%RH
Temp.Coefficient ±0.03%/°C(0-50)°C
Panginginig ng boses 10~500Hz, 2G 12min./1cycle, tagal ng 72min. bawat isa sa kahabaan ng X, Y, Z axes.
PROTEKSYON Proteksyon sa sobrang init Matalinong inaayos o pinapatay ang kasalukuyang output kung ang temperatura ng PCB ≥110°C, , ay awtomatikong bumabawi.
Over Load Protection I-shut down ang output kapag na-rate ang power≥102%, auto recovers.
Proteksyon ng Short Circuit Awtomatikong i-shut down kung mangyari ang short circuit, awtomatikong bumabawi.
Non-load na Proteksyon Patuloy na Boltahe ng output.
KALIGTASAN
& EMC		 Makatiis sa Boltahe I/P-O/P: 3750Vac
Paglaban sa Paghihiwalay I/P-O/P: 100MΩ/500VDC/25°C/70%RH
Mga Pamantayan sa Kaligtasan IEC/EN61347-1, IEC/EN61347-2-13
Pagpapalabas ng EMC EN55015, EN61000-3-2 Class C, IEC61000-3-3
EMC Immunity EN61000-4-2,3,4,5,6,8,11, EN61547
Strobe Test Standard IEEE 1789
IBA Dimensyon 127.5(97)×43×30mm(L×W×H)
Pag-iimpake Kahon
Timbang(G.W.) 192g±10g




sukat:

Kasalukuyang Pinili ng LED:

0-10V dimming diagram:

PUSH Dimming dagram:

Ang paggamit ng gabay:

Maliban kung tinukoy, lahat ng mga detalye at parameter ay sinusukat sa 230VAC input, rated load at 25 ℃ Ambient Temperature

Ang produktong ito ay may press line cap sa input, na may self-locking clamping, maaari itong buksan gamit ang screwdriver, pagkatapos ay makikita mo ang input terminal na konektado sa AC line L at ang null lime N, Ang output terminal ay kumonekta sa isang ayon sa label ng produkto, pansinin ang positibo at negatibong poste.

1: mangyaring bigyang-pansin ang pagkakaiba sa pagitan ng input at out put, kumonekta nang tama, pagkatapos ay i-on

2: mangyaring ikonekta muna ang load ng DC output, buksan ang driver pagkatapos suriin; sa pare-pareho ang kasalukuyang mode, kung naka-on ang kuryente sa bukas na circuit, mangyaring patayin ang driver at hindi maikonekta ang LED hanggang sa maiimbak ng electric energy ng output release, o maaari itong makapinsala sa LED ;

3. ang ganitong uri ng driver ay limitado lamang sa paggamit ng mga LED lamp, ang input voltage range ay AC100-250V, ang heat insulation cotton at iba pang mga bagay na humahadlang sa init ng produkto, na umaayon sa produkto sa ilalim ng tinukoy na output boltahe, kasalukuyang saklaw, ang temperatura ng paggamit ng kapaligiran ay -20-45 degrees, at ang ibabaw ay hindi maaaring masakop ang mga kondisyon ng kapaligiran, ang produktong ito ay tinatangkilik ng 5 taon ng libreng warranty.

1. ang LED lamp ay hindi maliwanag pagkatapos na ang dimming driver ay konektado sa unang pagkakataon, mangyaring patayin ang AC input at suriin ang sumusunod:

1) kung ang DC output ay masamang contact;

2) kung ang DC output polarity ay baligtad, o ang LED board ay welded anti;

3) kung ang AC input ay hindi magandang contact, subukan pagkatapos alisin ang mga pagkabigo;

2. ang device ay may magandang koneksyon, mga LED na ilaw, ngunit ang LED flicker, mangyaring patayin ang AC input at suriin ang sumusunod:

1).magtugma man o hindi ang mga parameter at aktwal na mga parameter.

2). mangyaring napapanahong makipag-usap sa amin kung mayroon kang anumang mga katanungan sa paggamit, susubukan namin ang aming makakaya upang malutas ang mga problema sa iyo.


Pagkakaiba sa pagitan ng 0-10V at 1-10V:

1. Kapag ang 0 / 10V dimmer ay na-adjust sa maximum na 10V, ang output current ay aabot sa 100% ng power output, at ang brightness ay aabot sa 100%. Kapag ang 0-10V dimmer ay naayos sa 0V, ang kasalukuyang ay magiging pinakamababa, at ang ilaw ay papatayin; Kapag ang 1-10V dimming ay nababagay sa 1V, ang kasalukuyang ay ang pinakamababa

at patay ang ilaw.

2. Pagkakaiba sa pagitan ng 0-10V at 1-10V dimming: magkaibang boltahe ng pagsisimula at pagsasara, ang 0-10V ay naka-on sa 0.7V, (ang min na liwanag) 1-10V ay naka-on sa 1.2V (ang min na ningning).

3.Digital dimming driver 0-10V at 1-10V dimming automatic identification dalawang dimming mode.

4. Ang parehong signal circuit ay kumokontrol sa liwanag at madilim sa parehong oras.

5. Ang dimmer (dimming system) ay nahahati sa 0-10V at 1-10V dimming signal.

6. Ang dimming compatibility ay nauugnay sa control distance ng signal line at ang bilang ng control power supply. Kung ang numero ay masyadong malaki o ang linya ng signal ay masyadong mahaba, ang mga problema tulad ng hindi maaaring i-adjust nang mas mababa at hindi mai-adjust off ay magaganap.


Saklaw ng warranty ng produkto:

1. ang signal control interface ay hindi dapat ikonekta sa isang boltahe na mas mataas sa 15V upang masira ang power supply

2. ang mga koneksyon sa input at output ay nababaligtad, na nagreresulta sa pagkasira ng kuryente

3. nasira ang suplay ng kuryente dahil sa pagpasok ng tubig
