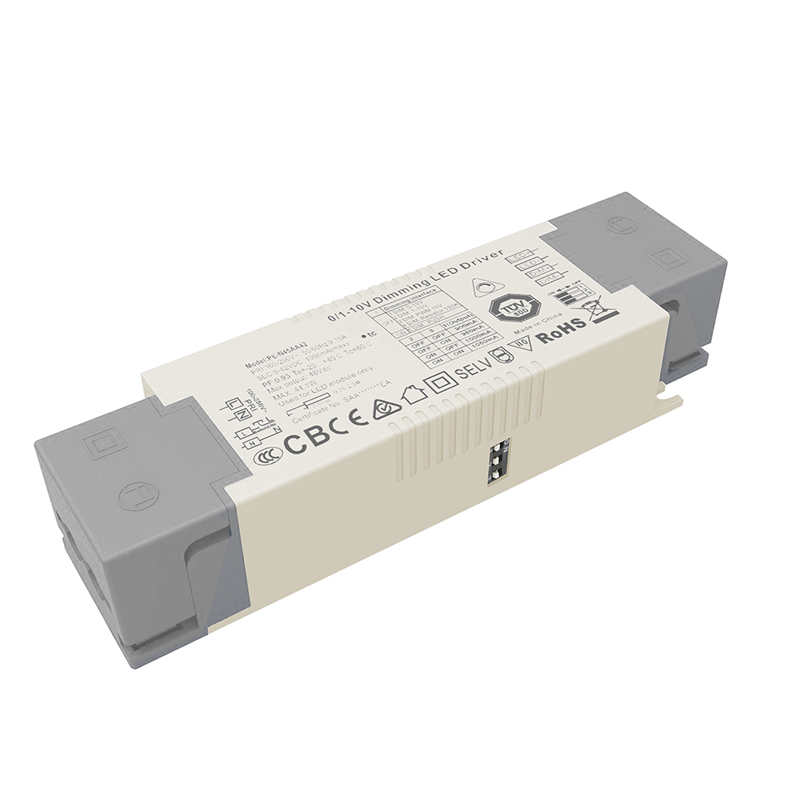

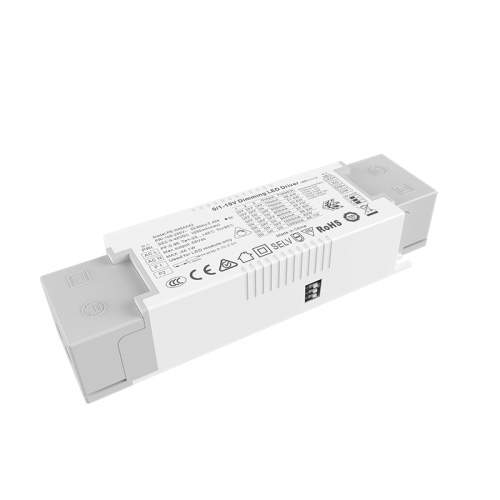

30W Constant Current 0-10V Dimmable LED Driver
  • 30W Constant Current 0-10V Dimmable LED Driver30W Constant Current 0-10V Dimmable LED Driver
  • 30W Constant Current 0-10V Dimmable LED Driver30W Constant Current 0-10V Dimmable LED Driver

30W Constant Current 0-10V Dimmable LED Driver

Ang STARWELL ay isang kagalang-galang na tagagawa at tagapagtustos ng Tsino na may maraming taon ng karanasan na dalubhasa sa 30W Constant Current 0-10V Dimmable LED Driver production. Umaasa kaming makapagtatag ng komersyal na relasyon sa iyo.

Magpadala ng Inquiry

Maghanap ng malaking seleksyon ng 30W Constant Current 0-10V Dimmable LED Driver mula sa China sa STARWELL.

Ang 0-10V/1-10V/10V PWM/100K risistor dimming driver ay isa sa patuloy na kasalukuyang dimming LED driver na binuo ng aking kumpanya na may mataas na power factor, mataas na kahusayan, mataas na katumpakan, ang paggamit ng mahusay na stable low loss switch control chip at ang mataas na pagganap ng mga bahagi ay ginagawa itong may mababang ingay, pagtitipid ng enerhiya, proteksyon sa kapaligiran, mahabang buhay at iba pang mga katangian.

Ang PE-N30AA/PE-N45AA ay may limang dimming function, gamitin ang DIP switch para piliin ang PUSH dimming.

Dimming interface:

1.0-10V dimming, gumamit ng karaniwang 0-10V/100K 10V PWM dimming.

2.PUSH dimming.

30W Constant Current 0-10V Dimmable LED Driver Features:

1. Pinagsamang 0-10V/1-10V/10V PWM/100k risistor dimming

2. Output flicker libre

3. International universal AC input boltahe(100-265VAC)

4. Mga Proteksyon: short circuit-over voltage/over current

5. Silica gel heat conduction technology, natural na malamig na hangin

6. Built-in MCU, ay adaptive 0-10V at 1-10V

7. Dimming range 0-100%

8. Mabilis na pindutin ang terminal, ligtas at maginhawa

9. Ang panloob na signal ng disenyo ay konektado sa reverse circuit, ang isa ay hindi makakaapekto sa kontrol ng ibang driver

10. Klase ng proteksyon II

11. Limang taon na warranty

12. Sertipiko ng TUV CE SAA C-TICK ENEC

13. 147.5*42.5*30mm


Listahan ng Modelo ng 30W Constant Current 0-10V Dimmable LED Driver:

0/1-10V pare-pareho ang kasalukuyang dimming

Serye Pagdidilim Modelo Input kapangyarihan PF Output boltahe Kasalukuyang output
PE-N30AA

21-30W		 0-10V
1-10V
PWM 10V
100K Resistor PUSH		 PE-N30AA42 AC100-250V 29.4W 0.88-0.96PF THD<10% 9-42V 350/400/450/500/550/600/650/700mA
PE-N45AA

30-45W		 0-10V
1-10V
PWM 10V
100K Resistor PUSH		 PE-N45AA42 AC100-250V 44.1W 0.88-0.96PF THD<10% 9-42V 700/750/800/850/900/950/1000/1050mA



30W Constant Current 0-10V Dimmable LED Driver Application:

1. Led monochrome light source

2. villa intelligent lighting

3. maa-access ang wireless intelligent lighting system

4. ilaw sa museo

5. high end commercial lighting


30W Constant Current 0-10V Dimmable LED Driver Specification:


Modelo PE-N30AA42 PE-N45AA42
OUTPUT Output Voltage 9-42Vdc 9-42Vdc
Max Output Voltage 42Vdc 42Vdc
Non-load na Output Voltage 55Vdc 55Vdc
Kasalukuyang Output 550/600/650/700mA 900/950/1000/1050mA
Output Power 4.95W~29.4W 8.1W~44.1W
Antas ng Strobe Walang Flicker
Dimming Range 0~100%，Magsisimula ang LED sa 0.03%posible.
PWM Dimming Frequency >3600Hz
Kasalukuyang Katumpakan ±3%
Ripple at Ingay ≤2V（Walang dimming）
INPUT Dimming Interface 0-10V/1-10V/10V PWM/100K resistance , Kasalukuyang kontrol ng signal < 0.1mA
Saklaw ng Input Voltage 100-250Vac
Dalas 50/60Hz
Kasalukuyang Input <0.37A <0.56A
Power Factor PF>0.95/100V ac, sa buong pagkarga PF>0.95/100V ac, sa buong pagkarga
THD 230Vac@THD ≤15% (buong pagkarga)
Efficiency(tys.)
 85% full load 87% full load
Inrush Current(typ.) Malamig na simula 3.7A@230Vac Malamig na simula 5.6A@230Vac
Anti Surge L-N: 2kV
Leakage Current <0.25mA/230Vac
KAPALIGIRAN Temperatura sa Paggawa ta: 45 °C tc: 80°C
Working Humidity 20 ~ 95%RH, hindi nagpapalapot
Temp., Halumigmig -40~80°C, 10~95%RH
Temp. Coefficient
 ±0.03%/°C(0-50) °C
Panginginig ng boses 10~500Hz, 2G 12min./1cycle, tagal ng 72min. bawat isa sa kahabaan ng X, Y, Z axes.
PROTEKSYON Proteksyon sa sobrang init Matalinong pagsasaayos o pag-off ng kasalukuyang output kung ang temperatura ng PCB ≥110°C, , ay awtomatikong bumabawi.
Over Load Protection I-shut down ang output kapag na-rate ang power≥102%, auto recovers.
Proteksyon ng Short Circuit Awtomatikong i-shut down kung mangyari ang short circuit, awtomatikong bumabawi.
Non-load na Proteksyon Patuloy na Boltahe ng output.
KALIGTASAN at EMC Makatiis sa Boltahe I/P-O/P: 3750Vac
Paglaban sa Paghihiwalay I/P-O/P: 100MΩ/500VDC/25°C/70%RH
Pamantayang pangkaligtasan IEC/EN61347-1, IEC/EN61347-2-13
Pagpapalabas ng EMC EN55015, EN61000-3-2 Class C, IEC61000-3-3
EMC Immunity EN61000-4-2,3,4,5,6,8,11, EN61547
Strobe Test Standard IEEE 1789
IBA Dimensyon 147.5(117)×43×30mm(L×W×H)
Pag-iimpake PE bag
Timbang(G.W.) 187/245g±10g



dimensyon:

Kasalukuyang Pinili ng LED:

0-10V dimming at PUSH Dimming na koneksyon:

Ang paggamit ng gabay:

1. mangyaring bigyang-pansin ang pagkakaiba sa pagitan ng input at output, kumonekta nang tama, pagkatapos ay i-on.

2. mangyaring ikonekta muna ang load ng DC output, buksan ang driver pagkatapos suriin; sa pare-parehong kasalukuyang mode, kung naka-on ang power sa open circuit, mangyaring patayin ang driver at hindi maikonekta ang LED hanggang sa maimbak ang electric energy ng output release, o maaari itong makapinsala sa LED.

3. ang ganitong uri ng driver ay limitado lamang sa paggamit ng mga LED lamp, ang input voltage range ay AC100-265V, ang heat insulation cotton at iba pang mga bagay na humahadlang sa init ng produkto, na umaayon sa produkto sa ilalim ng tinukoy na output boltahe, kasalukuyang saklaw, ang temperatura ng paggamit ng kapaligiran ay -20-45 degrees, at ang ibabaw ay hindi maaaring masakop ang mga kondisyon ng kapaligiran, ang produktong ito ay tinatangkilik ng limang taon ng libreng warranty.


Ang mga abnormal na kondisyon at ang kaukulang pamamaraan ng paggamot:

1. ang LED lamp ay hindi maliwanag pagkatapos na ang driver ay konektado sa unang pagkakataon, mangyaring patayin ang AC input at suriin ang sumusunod:

1) kung ang DC output ay masamang contact.

2) kung ang DC output polarity ay baligtad, o ang LED board ay welded anti.

3)kung ang AC input ay hindi magandang contact, subukan pagkatapos maalis ang mga pagkabigo na ito.

2. ang device ay may magandang koneksyon, mga LED na ilaw, ngunit ang LED flicker, mangyaring patayin ang AC input at suriin ang sumusunod:

1).magtugma man o hindi ang mga parameter at aktwal na mga parameter.

2). mangyaring napapanahong makipag-usap sa amin kung mayroon kang anumang mga katanungan sa paggamit, susubukan namin ang aming makakaya upang malutas ang mga problema sa iyo.


Pahayag:

Ang mga larawan at mga detalye ay para sa sanggunian lamang, sa uri ay mananaig, ang mga detalye ay maaaring magbago nang may karagdagang abiso.


Pagkakaiba sa pagitan ng 0-10V at 1-10V:

1. Kapag ang 0 / 10V dimmer ay na-adjust sa maximum na 10V, ang output current ay aabot sa 100% ng power output, at ang brightness ay aabot sa 100%. Kapag ang 0-10V dimmer ay nababagay sa 0V, ang kasalukuyang ay magiging pinakamababa, at ang ilaw ay papatayin; Kapag ang 1-10V dimming ay na-adjust sa 1V, ang kasalukuyang ay ang minimum at ang ilaw ay patay.

2. Pagkakaiba sa pagitan ng 0-10V at 1-10V dimming: magkaibang boltahe ng pagsisimula at pagsasara, ang 0-10V ay naka-on sa 0.7V, (ang min na liwanag) 1-10V ay naka-on sa 1.2V (ang min na ningning).

3.Digital dimming driver 0-10V at 1-10V dimming automatic identification dalawang dimming mode.

4. Ang parehong signal circuit ay kumokontrol sa liwanag at madilim sa parehong oras.

5. Ang dimmer (dimming system) ay nahahati sa 0-10V at 1-10V dimming signal.

6. Ang dimming compatibility ay nauugnay sa control distance ng signal line at ang bilang ng control power supply. Kung ang numero ay masyadong malaki o ang linya ng signal ay masyadong mahaba, ang mga problema tulad ng hindi maaaring i-adjust nang mas mababa at hindi mai-adjust off ay magaganap.
