Pagtanggal ng Bagong 140W GaN Fast Charger ng Apple

Ang bagong 140W fast charger ng Apple ay may kasamang bagong modelong A3607. Bilang isang bagung-bagong accessory sa pag-charge na idinisenyo ng Apple para sa mga susunod na henerasyong device, ang pagkakalantad ng A3607 ay nagdulot ng malawakang atensyon ng industriya sa mga solusyon sa pag-charge ng mga paparating na device ng Apple.

Sa hitsura, laki at mga parameter na halos pareho sa nakaraang modelo, naayos ba ang panloob na arkitektura nito? Na-upgrade na ba ang mga pangunahing bahagi? Sa mga tanong na ito, agad na nagsagawa ang ChargerLAB ng isang detalyadong teardown ng bagong Apple 140W fast charger A3607, at ipapakita na ngayon ang tunay na panloob na istraktura nito.

Hitsura ng Apple 140W Fast Charger

Nagtatampok ang packaging ng klasikong minimalist na disenyo, na may naka-print na logo ng Apple, pangalan ng produkto at hitsura sa harap.

Ang isang sticker ng parameter ng produkto ay nakakabit sa gilid.

Ang isang close-up ng mga parameter sa sticker ay ipakikilala sa seksyon ng pisikal na display ng produkto sa ibang pagkakataon.

Compatible ang charger sa mga USB‑C device, at opisyal na inirerekomenda para gamitin sa 16‑inch MacBook Pro na nilagyan ng MagSafe 3 port.

Ang power adapter ay ginawa sa loob ng bansa, na may petsa ng produksyon na 2026 at modelong A3607.

Kasama sa package ang charger at isang user manual.

Ang charger ay nakabalot sa isang proteksiyon na papel upang maiwasan ang mga gasgas sa paunang estado nito.

Ang hitsura ng bagong 140W fast charger ng Apple ay kapareho ng nakaraang modelo, na may mataas na makintab na glossy finish at rounded corner transition.

Ang logo ng Apple ay nakasentro sa harap at likod ng katawan.

Ang impormasyon ng parameter ng charger ay naka-print sa isang bahagi ng katawan.

Close-up ng Mga Parameter ng Produkto

Input: 100–240V~ 50/60Hz 2A

(USB PD) Output: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Ang charger ay nakapasa sa mga sertipikasyon ng CCC at KC.

Ang pangalan ng produkto, modelo at pag-iingat ay naka-print sa kabilang panig ng casing.

Ang modelo ng bagong 140W fast charger ng Apple ay A3607.

Ang charger ay nilagyan ng foldable standard Chinese pin, na may dual-wing na disenyo sa magkabilang gilid.

Ang mga pin ay gumagamit ng isang klasikong independiyenteng disenyo ng module at nababakas at napapalitan.

Close-up ng T-shaped fixing base, na maaari ding magsilbi bilang grounding wire.

Ang module casing ay minarkahan ng rating na 250V~ 2.5A at Jabil Inc., na nagpapahiwatig na ang pin module ay ibinibigay ng Jabil. Kapansin-pansin, ang isang metal clip para sa auxiliary fixation ay idinagdag sa loob ng module slot upang matiyak na ang module ay hindi madaling lumuwag pagkatapos ng pangmatagalang paggamit.

Bilang karagdagan, ang disenyo ng pin ay naiiba sa lumang bersyon.

Ang dulo ng output ay nilagyan ng isang USB‑C port na may puting plastic core.

Ang USB‑C port receptacle shell ay independiyente ring idinisenyo.

Ang sinusukat na haba ng katawan ng bagong 140W fast charger ng Apple ay 95.68mm.

Ang lapad ay 74.35mm.

Ang kapal ay 28.51mm.

Nakalagay sa tabi ng lumang 140W gallium nitride fast charger ng Apple na A2452, ang pangunahing hitsura at mga sukat ng bago at lumang mga power adapter ay ganap na magkapareho.

Intuitive size perception ng charger sa kamay.

Bilang karagdagan, ang produkto ay tumitimbang ng humigit-kumulang 285g.

Sinubukan gamit ang ChargerLAB POWER‑Z KM003C para makita ang USB‑C port output protocol, sinusuportahan nito ang PD3.1 at DCP charging protocols.

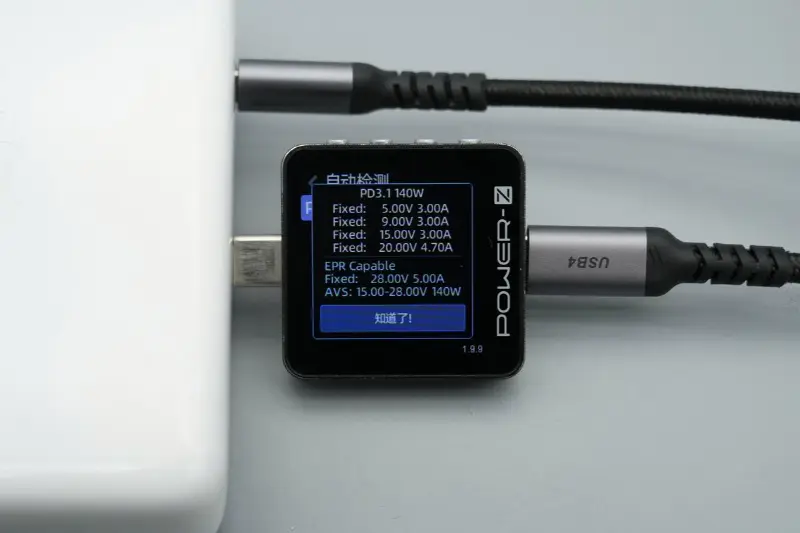

Ipinapakita ng PDO packet na ang USB‑C port ay mayroon ding limang fixed voltage gear: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, pati na rin ang 15–28V 140W AVS voltage gear.

Kapag nagcha-charge ng iPhone 17 Pro Max gamit ang bagong 140W fast charger ng Apple, ang sinusukat na lakas ng pag-charge ay humigit-kumulang 36.34W.

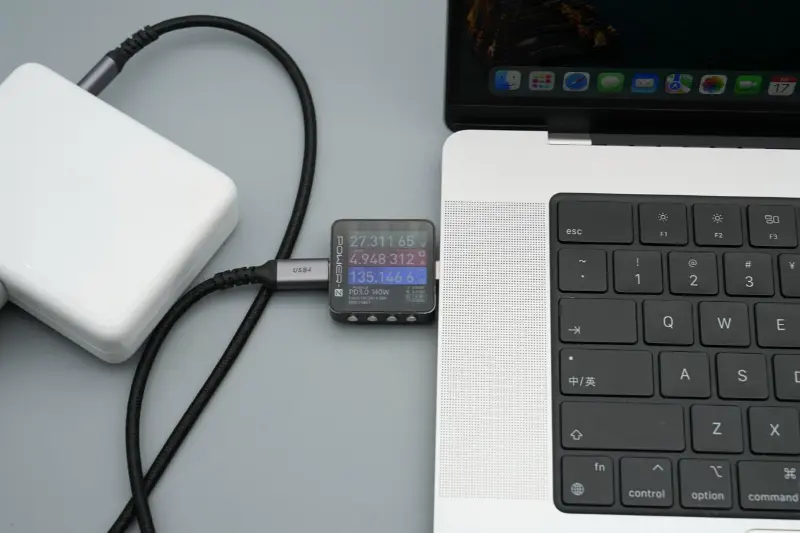

Kapag nagcha-charge ng MacBook Pro, ang nasusukat na lakas ng pag-charge ay humigit-kumulang 135.15W, matagumpay na na-enable ang 28V 5A 140W na mabilis na pag-charge.

Pagtanggal ng Apple 140W Fast Charger

Binubuksan ang casing ng charger sa pamamagitan ng pagputol sa gilid.

Ang pambalot ay napakakapal para sa malakas na proteksyon, at ang mga gilid ay nakadikit upang palakasin ang mga panloob na module.

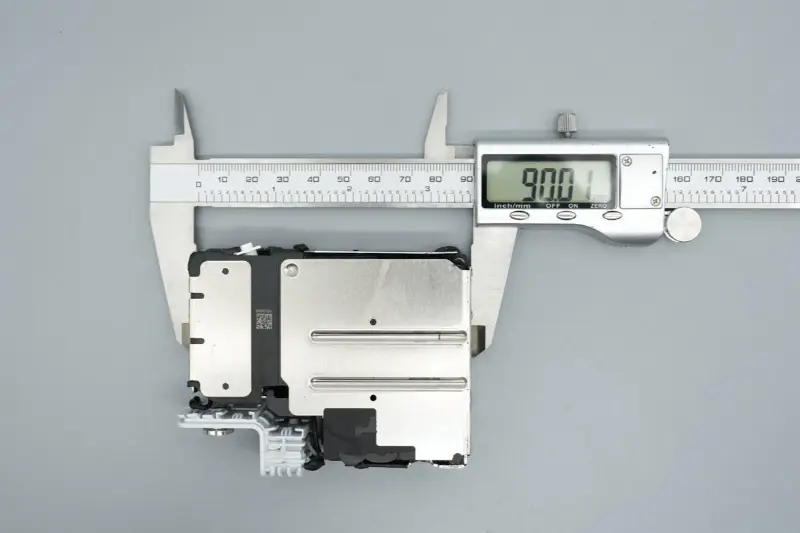

Ang sinusukat na haba ng panloob na module ay 90.01mm.

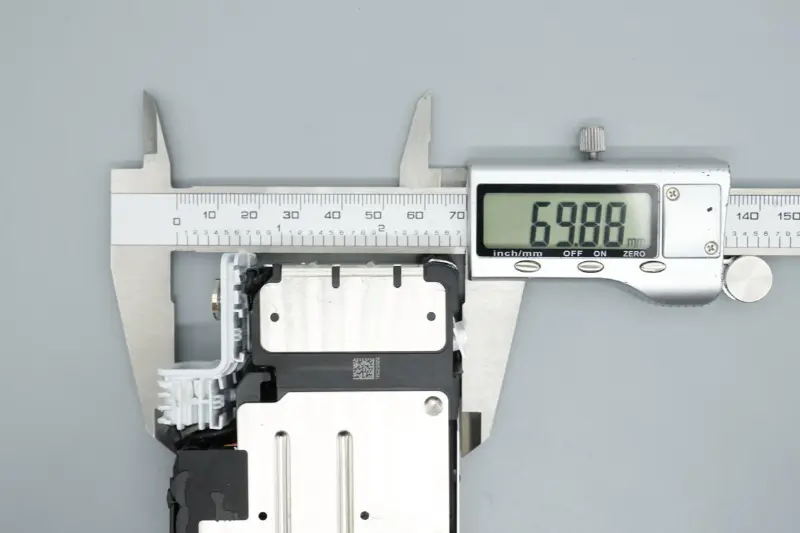

Ang lapad ay 69.88mm.

Ang kapal ay 23.52mm.

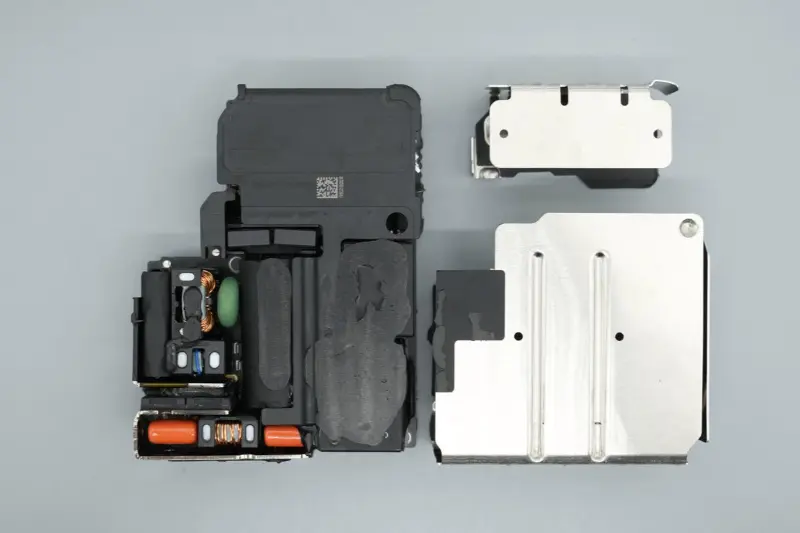

Ang PCBA module ay natatakpan ng dalawang pinagsamang metal shell para sa pare-parehong pag-aalis ng init.

Ang mga metal shell ay naayos na may mga turnilyo.

Ang insulation tape ay nakakabit sa ilang lugar sa gilid.

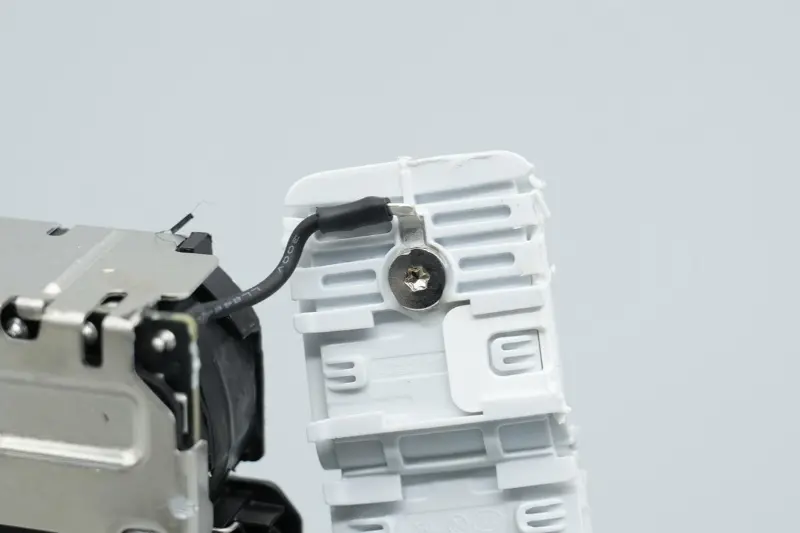

Ang isang wire sa dulo ng input ay konektado sa hugis-T na base ng pag-aayos para sa saligan.

Ang heat-shrink tubing ay ginagamit para sa pagkakabukod sa mga welding point ng AC wire terminal.

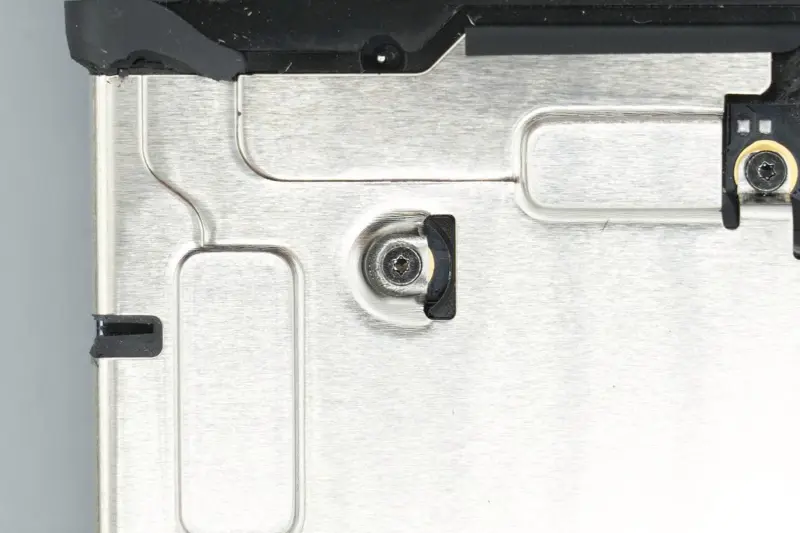

Alisin ang mga tornilyo upang alisin ang mga shell ng metal.

Ang paggamot sa pagkakabukod ay inilalapat sa panloob na bahagi ng shell ng metal na naaayon sa likod ng mainboard at iba pang mga lugar.

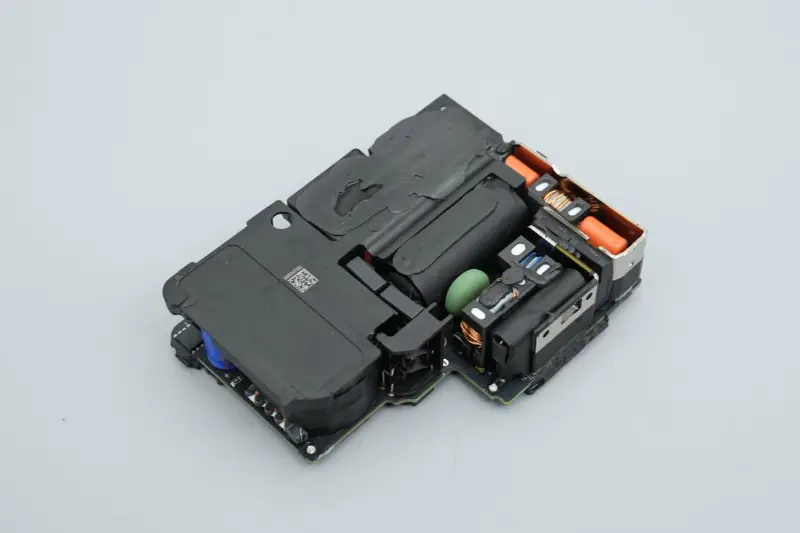

Ang isang plastik na takip ay sumasaklaw sa lugar ng transpormer ng module, at ang mga bahagi tulad ng mga capacitor at inductor ay nakadikit.

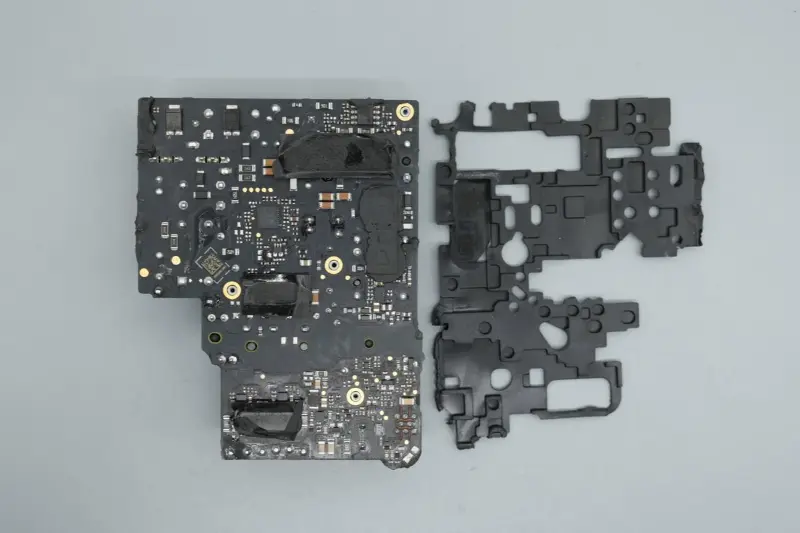

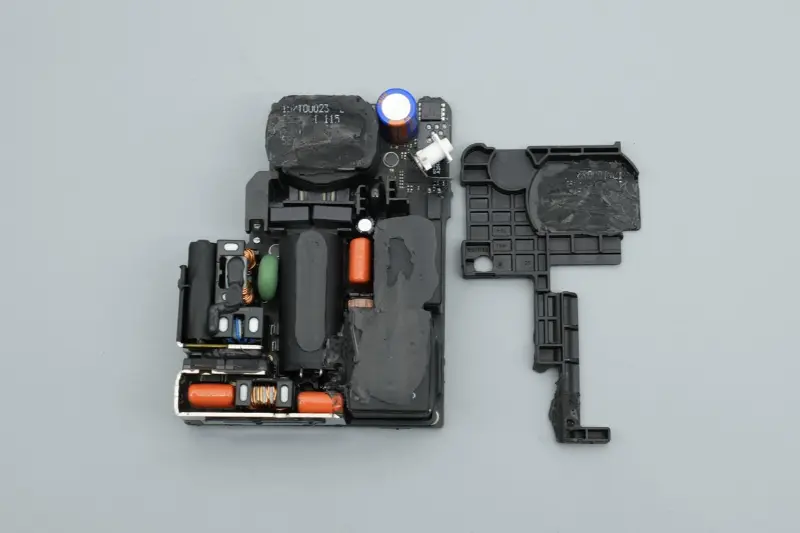

Alisin ang plastic na takip, at ang isang plastic na frame ay nakapugad sa gitnang lugar para sa reinforcement at paghihiwalay.

Ang likod ng mainboard ay natatakpan ng malambot na rubber pad para sa proteksyon.

Alisin ang protective pad, at makikita mo na ang thermal conductive glue ay inilapat sa kaukulang mga chip area at graphite thermal conductive sticker ay nakakabit.

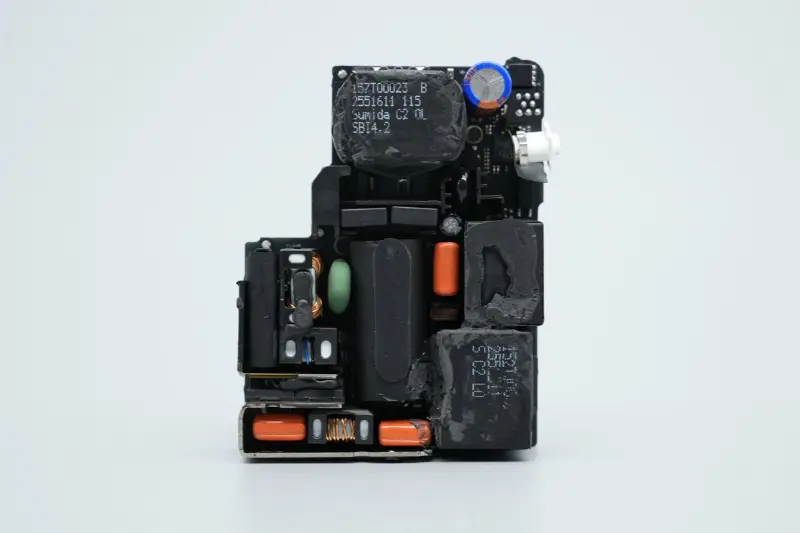

Ang harap ng PCBA module ay nakaayos na may mga fuse, common-mode inductors, high-voltage filter electrolytic capacitor, current transformers, film capacitors, power supply capacitors, PFC boost inductors, step-down inductors, transformer at iba pang device, na may compact at maayos na pangkalahatang layout.

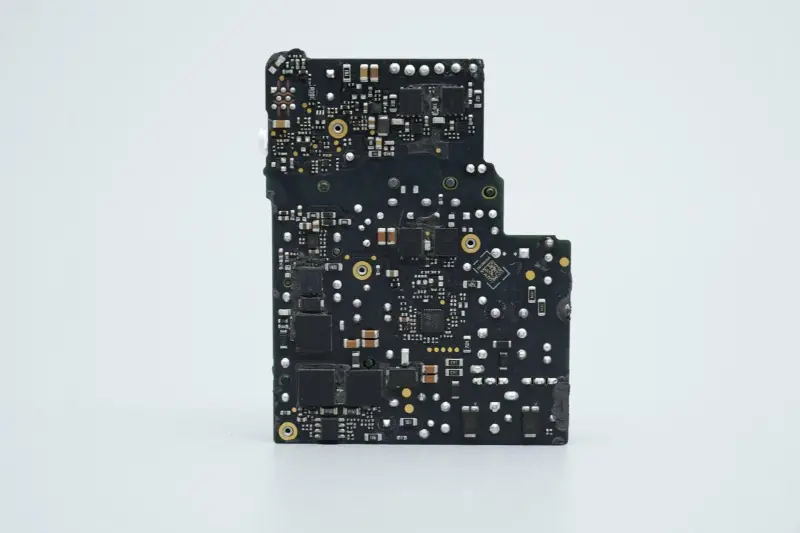

Ang likod ng PCB board ay nilagyan ng mga nauugnay na controller at MOS tube para sa PFC boost circuit at LLC switching power supply circuit.

Dalawang karagdagang heat sink ang naka-install sa input end ng PCBA module, na may dalawang Infineon active rectifier MOS tubes sa pagitan.

Ang lugar na nakapaloob sa dalawang heat sink ay nilagyan din ng mga fuse, safety X2 capacitors, common-mode inductors, varistors, film filter capacitors, filter inductors at iba pang mga device.

Ang fuse ay nakaayos sa ibabaw ng safety X2 capacitor at nakabalot ng tape.

Peel off ang tape, at makikita mo na ang safety X2 capacitor ay natatakpan ng isang plastic shell para sa paghihiwalay, at ang dalawang bahagi ay nakabalot at naayos na may tape.

Ang rate na kasalukuyang ng fuse ay 3.15A, at ang isang insulating tube ay may manggas sa isang welding pin.

Close-up ng safety X2 capacitor na may kapasidad na 0.22μF.

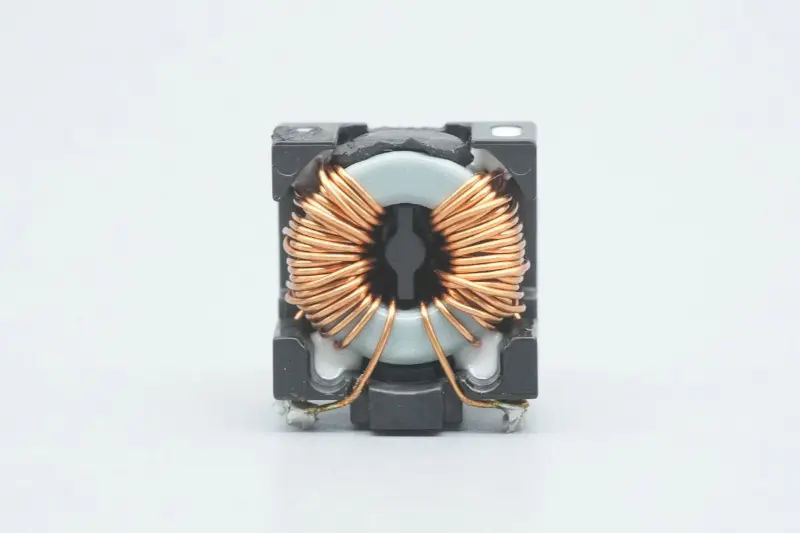

Ginagamit ang mga common-mode inductors para i-filter ang interference ng EMI, at hinang hinang gamit ang mga plastic bracket.

Close-up ng isa pang common-mode inductor.

Ang isang TVR10621M varistor ay ginagamit para sa proteksyon ng overvoltage ng input.

Ang input end ay gumagamit ng bridge rectifier na binubuo ng apat na diode.

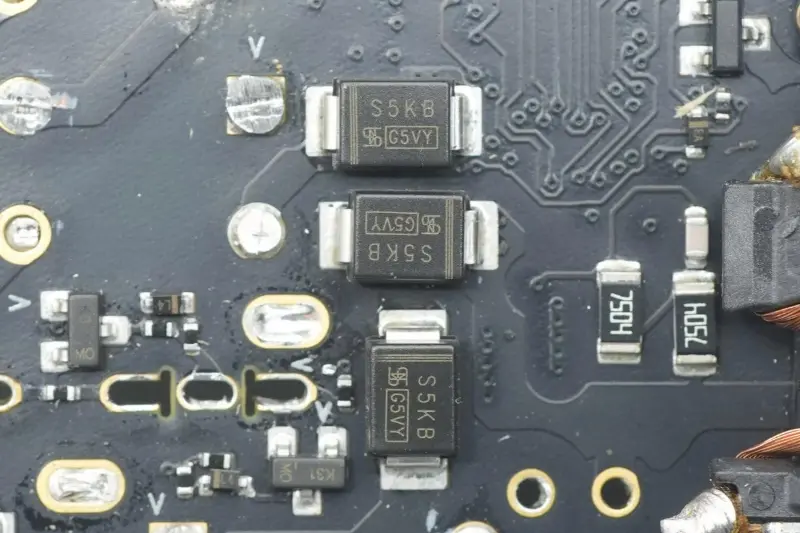

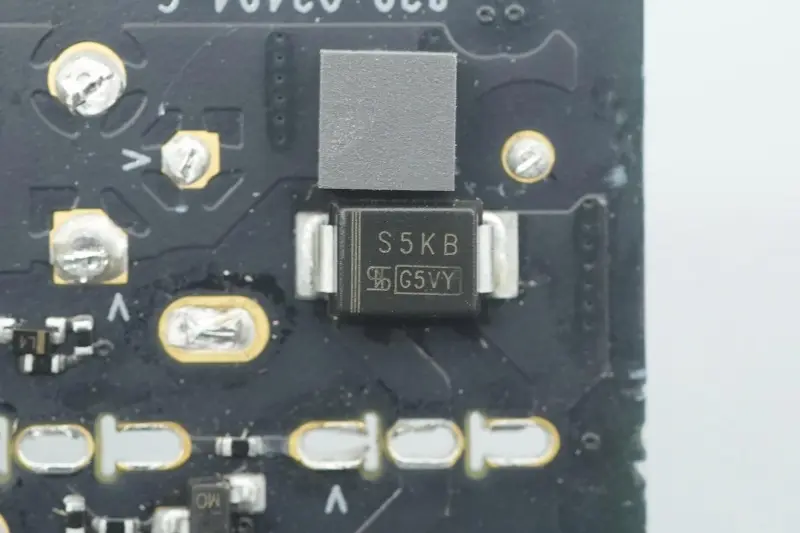

Close-up ng ikaapat na diode.

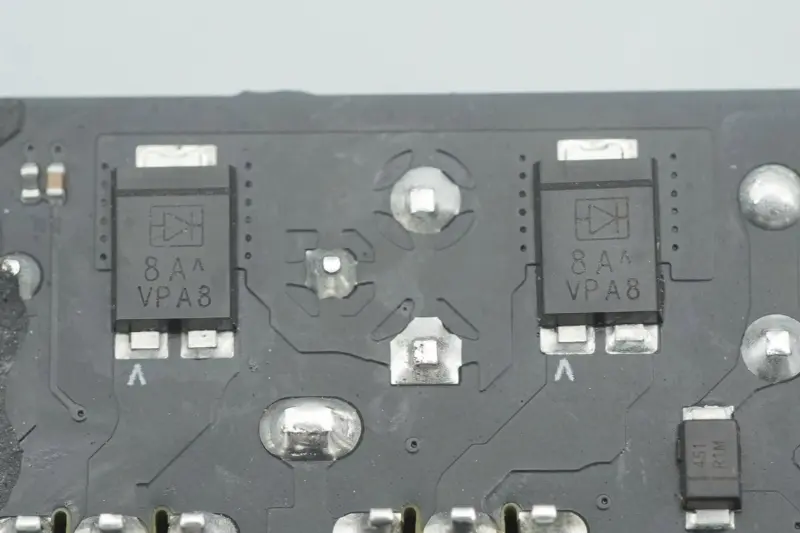

Close-up ng iba pang dalawang diode, na ipinares sa Infineon CoolMOS IPA65R095C7 para sa aktibong pagwawasto.

Ang dalawang aktibong rectifier MOS tubes ay mula sa Infineon, mga custom na modelo para sa Apple, na may markang 65C095C7, na naka-package sa TO‑220FP, na ginamit upang mapabuti ang kahusayan sa pagwawasto.

Close-up ng dalawang film capacitor na may specification na 1μF 450V.

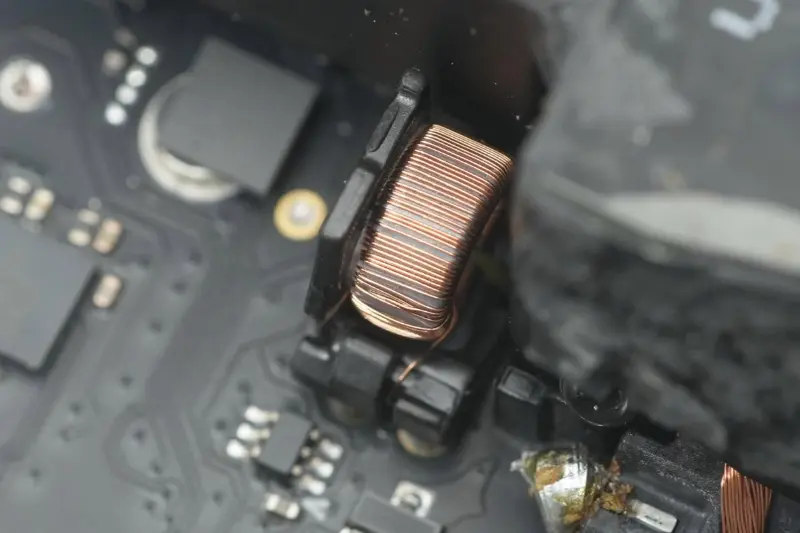

Close-up ng magnetic ring filter inductor, pinalakas ng pandikit.

Ang isang PFC boost inductor at isang step-down inductor ay naka-install sa kabilang dulo.

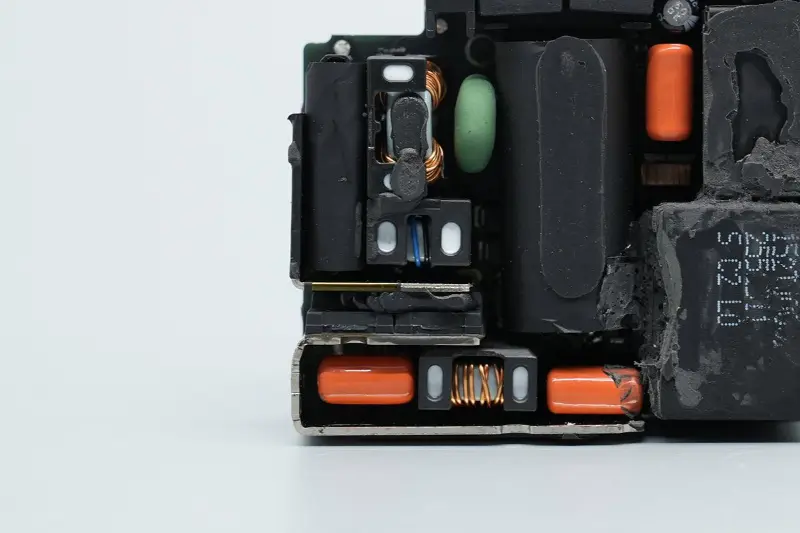

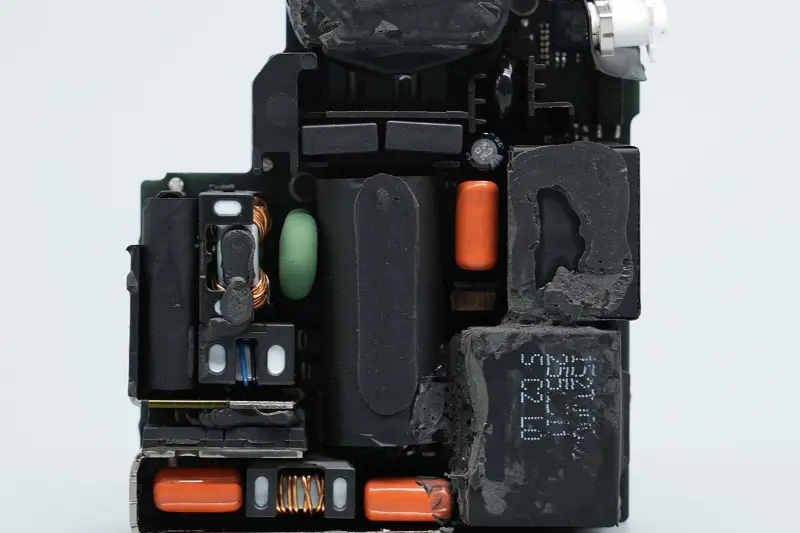

Ang gitnang lugar ay nilagyan ng high-voltage filter electrolytic capacitors, kasalukuyang mga transformer, film capacitors, resonant capacitors, main control chip power supply capacitors, Y capacitors at iba pang device. Ang mga electrolytic capacitor na may mataas na boltahe na filter ay nakabalot ng insulating tape at inilalagay nang pahalang.

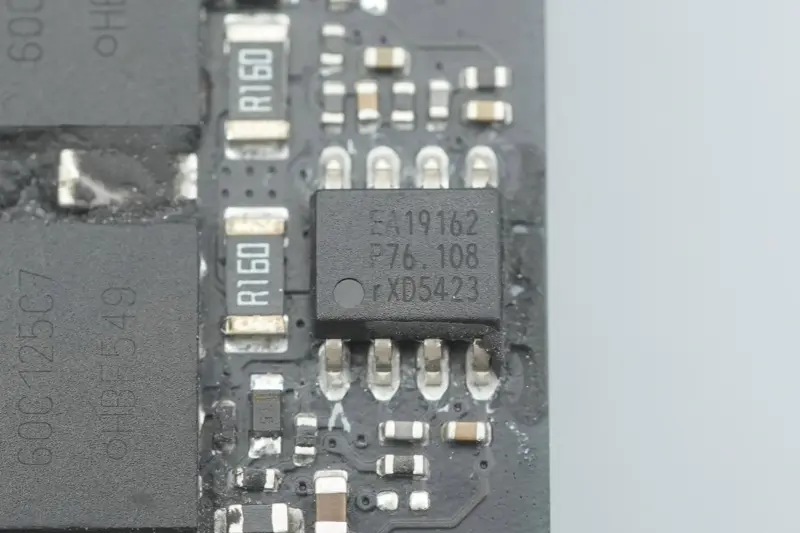

Ang PFC controller ay mula sa NXP, modelong TEA19162T, na may pinagsamang X-capacitor discharge function, na tumatakbo sa quasi-resonant mode o DCM mode. Sinusuportahan nito ang saklaw ng boltahe ng input na 70–276V, isinasama ang malambot na pagsisimula at malambot na paghinto, at nagbibigay ng tumpak na boost regulated na output.

Ang TEA19162T ay gumagamit ng valley switching o zero-voltage switching upang mabawasan ang mga pagkawala ng switching, sumusuporta sa frequency limiting upang mabawasan ang switching losses, at sumusuporta sa burst mode upang bawasan ang pagkonsumo ng kuryente. Nakabalot sa SO8.

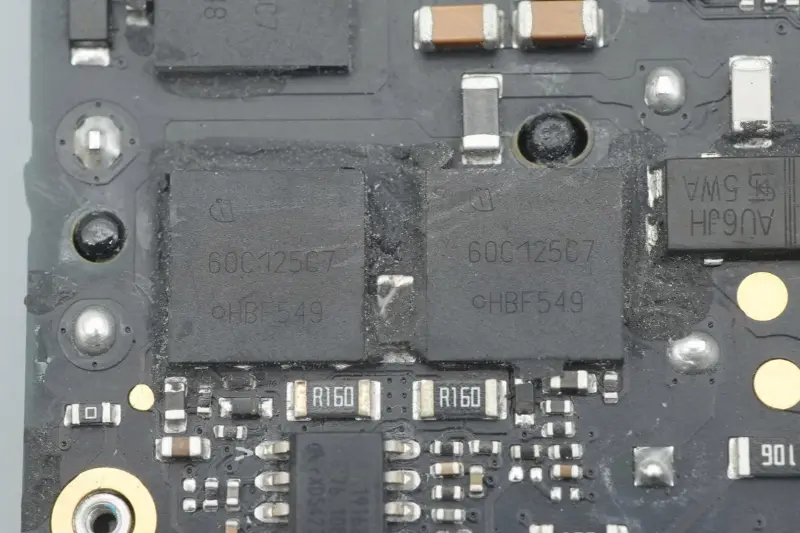

Ang PFC switch tube ay mula sa Infineon, na may markang 60C125C7, na nakabalot sa VSON‑4.

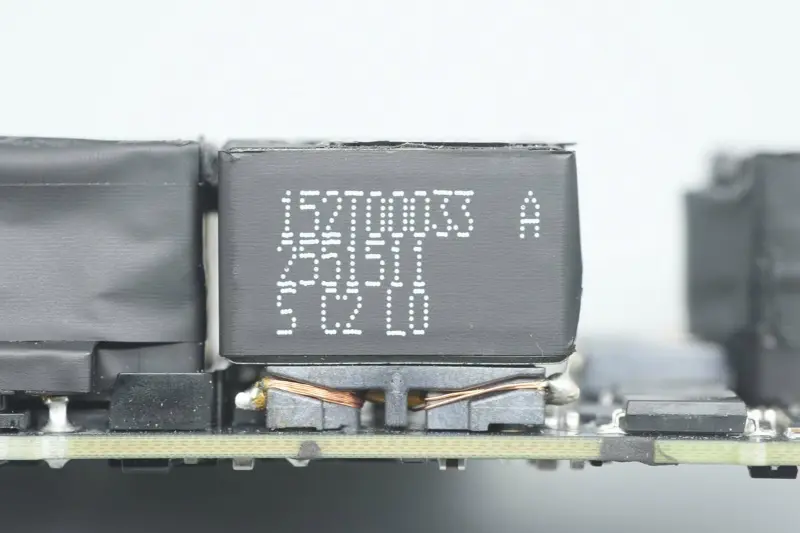

Close-up ng PFC boost inductor.

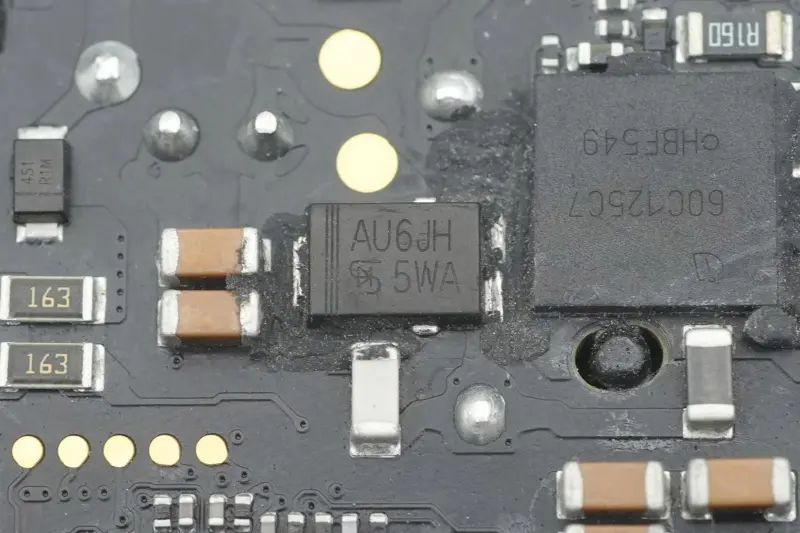

Ang PFC rectifier diode ay mula sa Taiwan Semiconductor, modelong TUAU6JH, isang fast recovery diode na may specification na 600V 6A, na nakabalot sa TO‑277A.

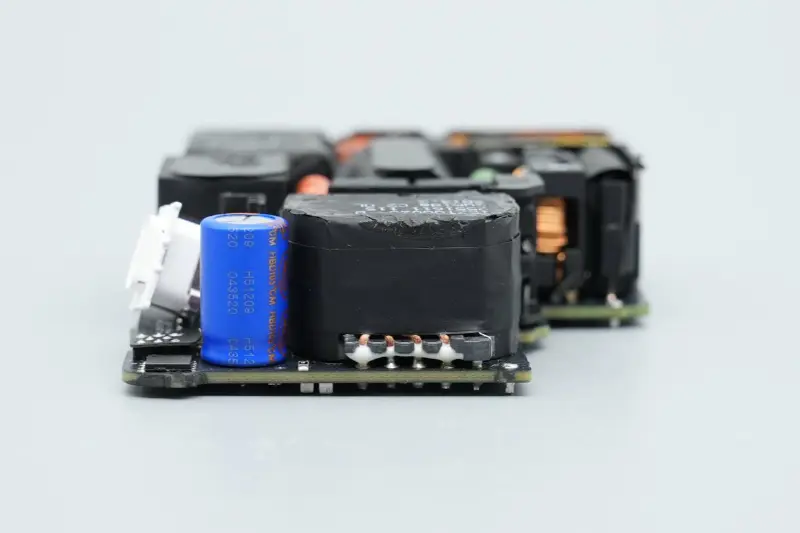

Ang high-voltage filter na electrolytic capacitor ay mula sa Rubycon, na may detalyeng 450V 82μF.

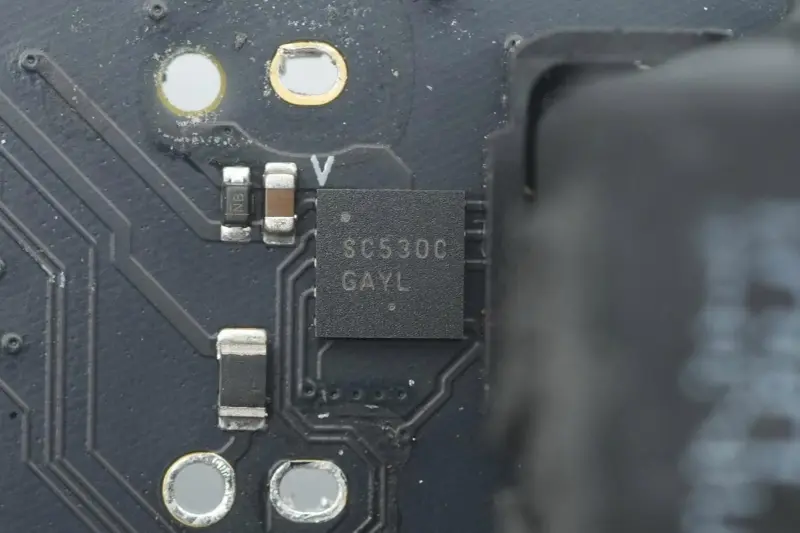

Ang driver para sa Infineon at STMicroelectronics switch tubes ay isang custom na modelo mula sa ON Semiconductor, na may markang SC530C.

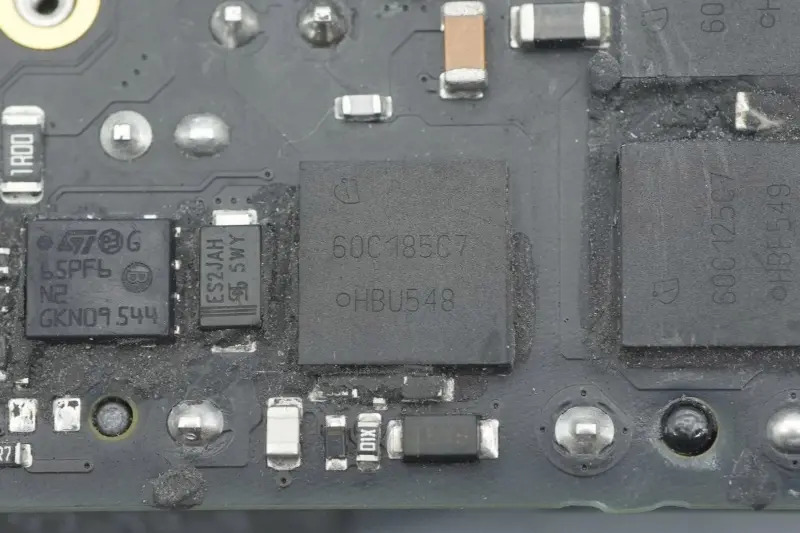

Isang custom na MOS tube mula sa Infineon, na may markang 60C185C7, isang custom na modelo para sa Apple, na naka-package sa VSON‑4.

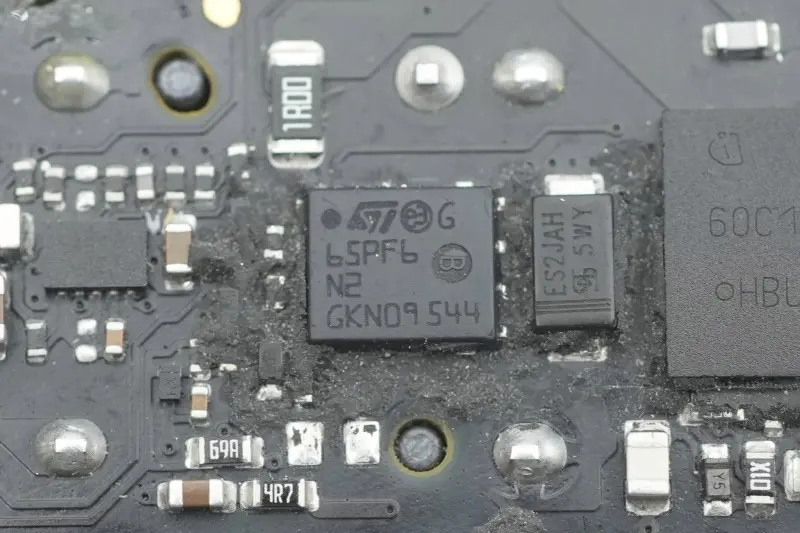

Ang isa pang MOS tube ay mula sa STMicroelectronics, na may markang 65PF6N2, na nakabalot sa PowerFLAT 5x6 HV.

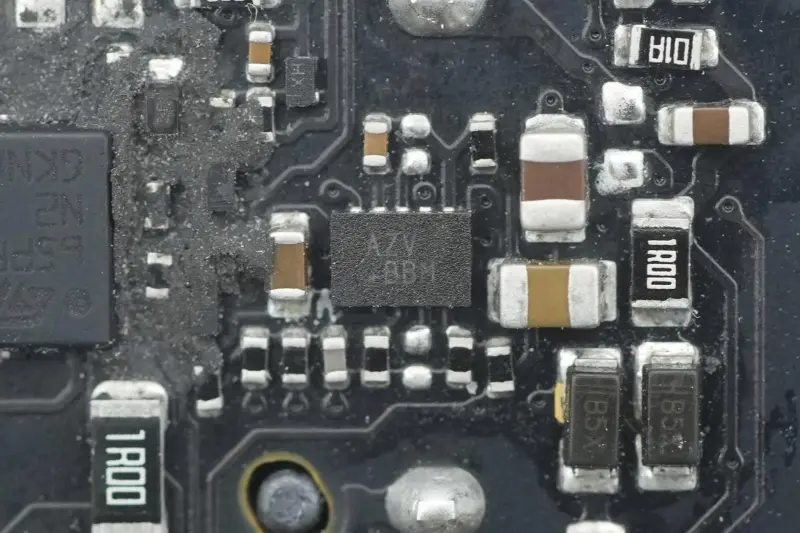

Isang chip na may markang AZV.

Kasalukuyang transpormer para sa pag-detect ng input current ng step-down stage.

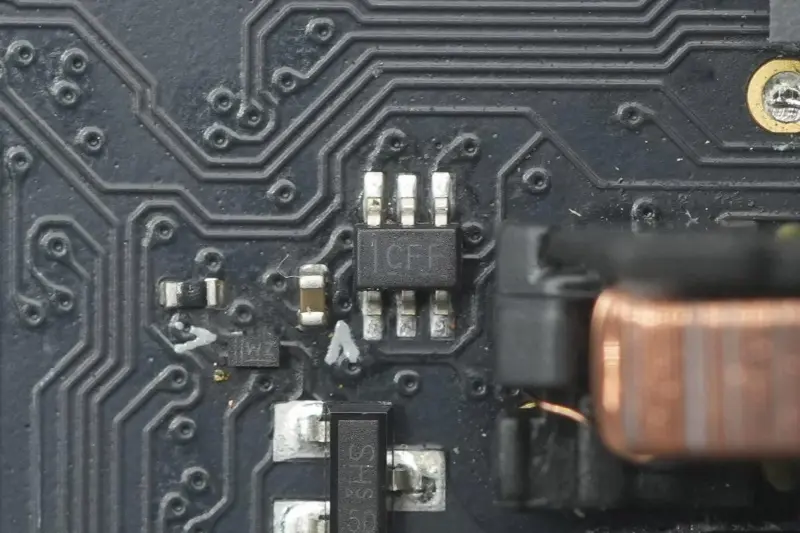

Ang dual-channel na 1.65–5.5V inverter na may Schmitt trigger input ay mula sa Texas Instruments, na may markang CFF, modelong SN74LVC2G14, na nakabalot sa SC70.

Close-up ng step-down inductor.

Ang ikatlong film filter capacitor ay may specification na 1μF 450V.

Ang pangunahing control chip power supply capacitor ay mula rin sa Rubycon, na may specification na 35V 47μF.

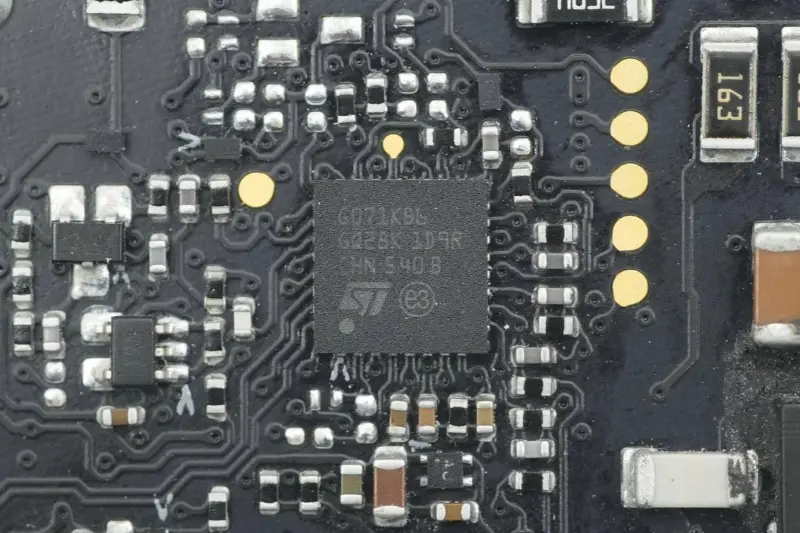

STMicroelectronics STM32G071KB M0 core MCU, built-in na 128K Flash, 36K RAM, pangunahing frequency 64MHz, naka-package sa UFQFPN32, na ginagamit para sa pangunahing kontrol ng drive ng power supply.

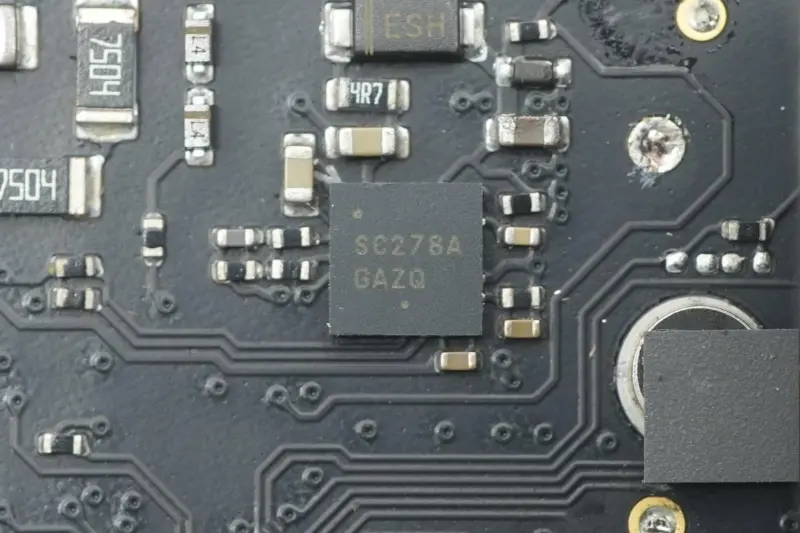

Ang driver para sa dalawang LLC switch tube ay isang custom na modelo mula sa ON Semiconductor, na may markang SC278A, na nakabalot sa DFN‑10.

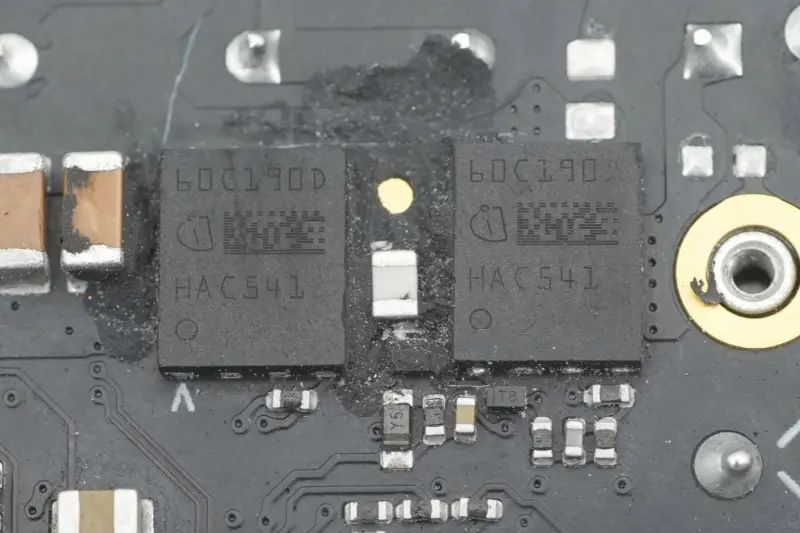

Ang dalawang LLC switch tube ay mula sa Infineon, na may markang 60C190D, mga custom na modelo para sa Apple, na nakabalot sa TSON‑8‑6.

Ang dalawang resonant capacitor ay mula sa VISHAY.

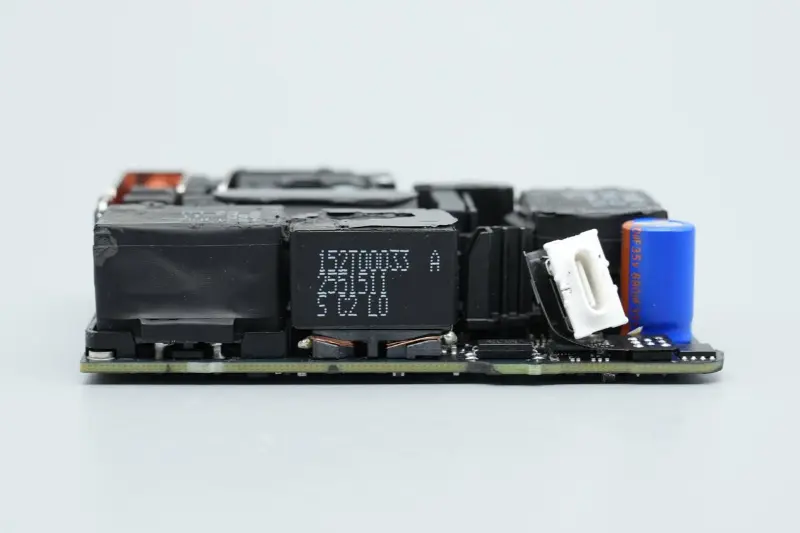

Ang isang transpormer, optocoupler, output filter capacitor, protocol chip at VBUS switch tube ay naka-install sa isang gilid ng dulo ng output.

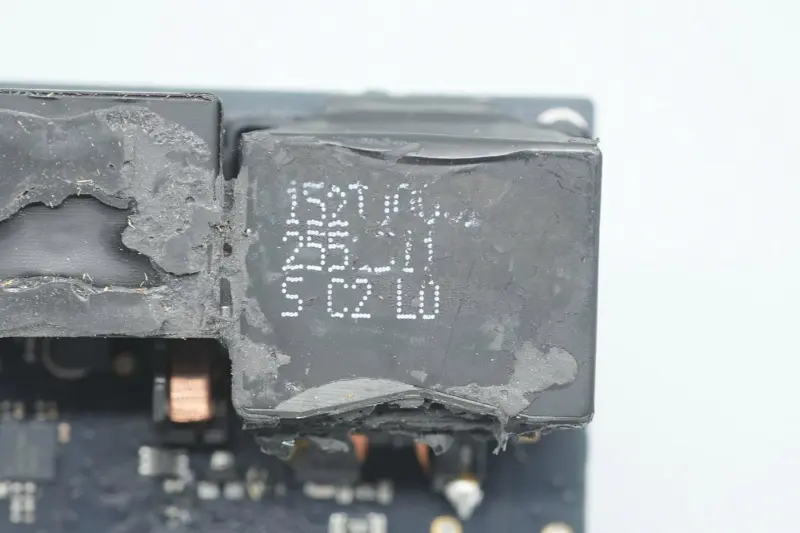

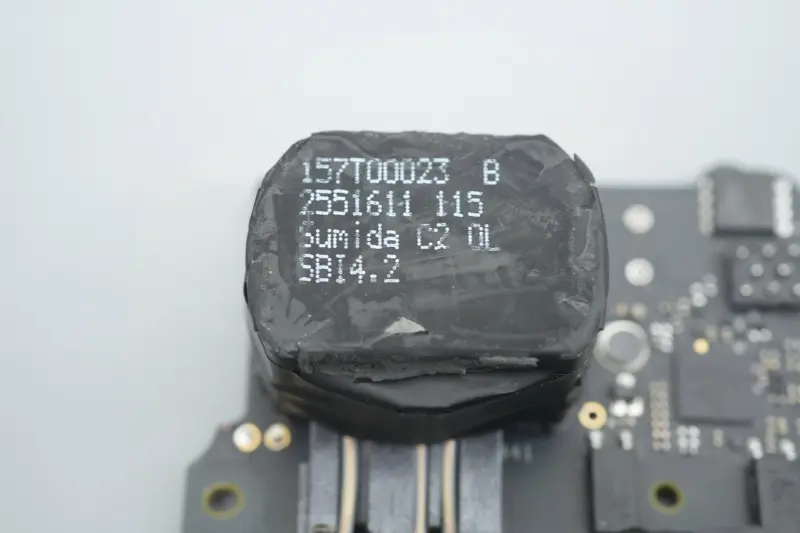

Ang transpormer ay ibinibigay ng Sumida.

Dalawang itim na Y capacitor ang ginagamit para sa anti-interference.

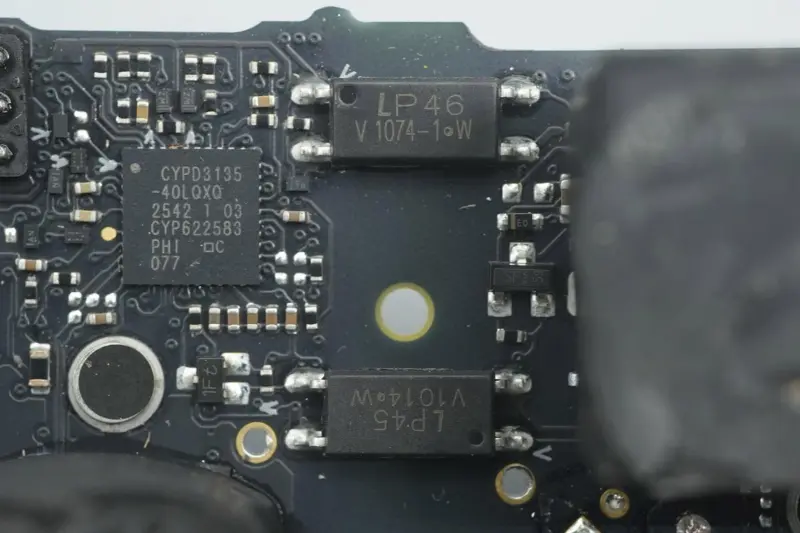

Close-up ng dalawang optocoupler, na ginagamit para sa boltahe ng output ng feedback at proteksyon ng circuit.

Close-up ng ikatlong Y capacitor.

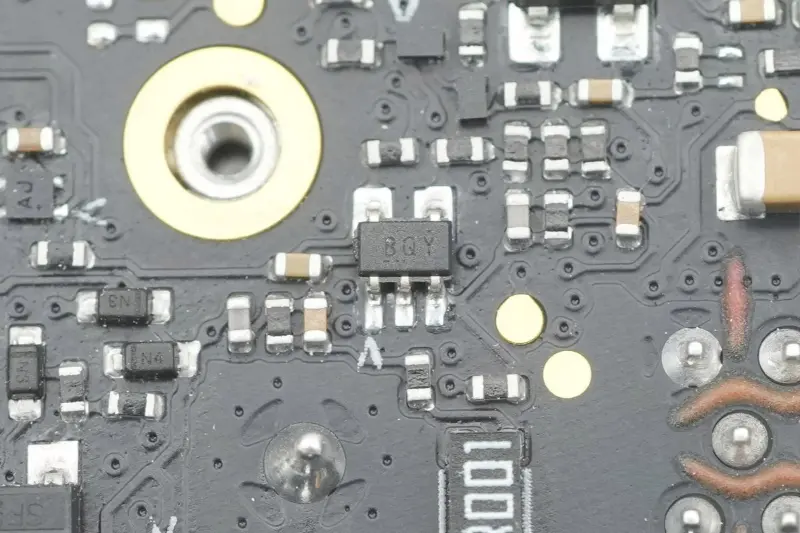

Step-down converter para sa pagpapagana ng sabaysabay na rectification controller.

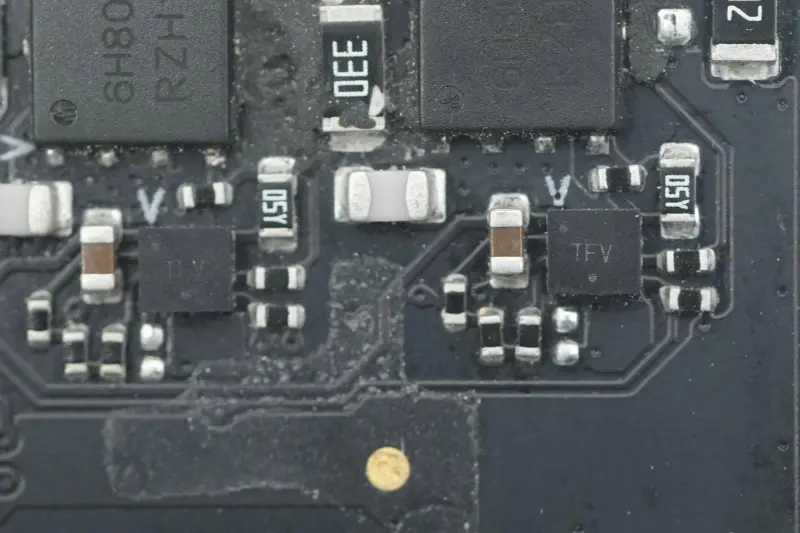

Dalawang custom-model na synchronous rectification controllers ay mula sa ON Semiconductor, na may markang TFV, na nakabalot sa WDFN8.

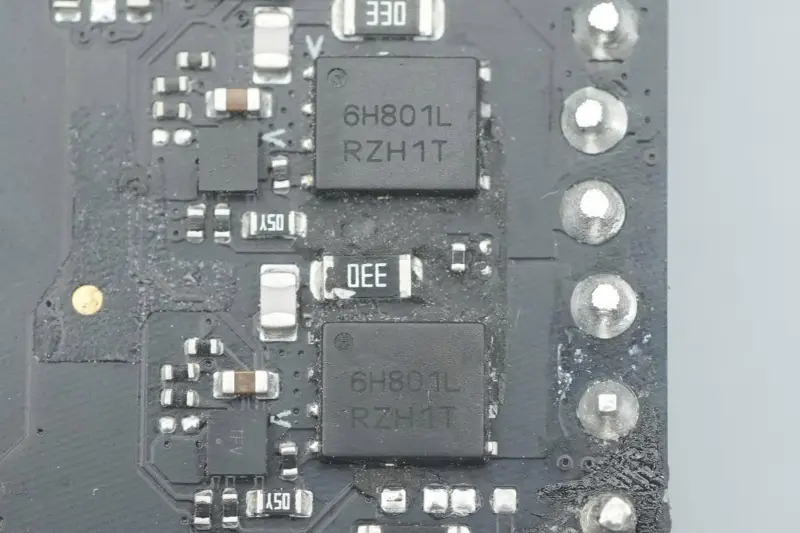

Ang synchronous rectifier tube ay mula sa ON Semiconductor, modelong NTMFS6H801NL, NMOS tube, makatiis ng boltahe na 80V, on-resistance 2.7mΩ, na nakabalot sa DFN5.

Ang output filter capacitor ay mula sa Lelon.

Ang pagtutukoy ng kapasitor ay 35V 680μF.

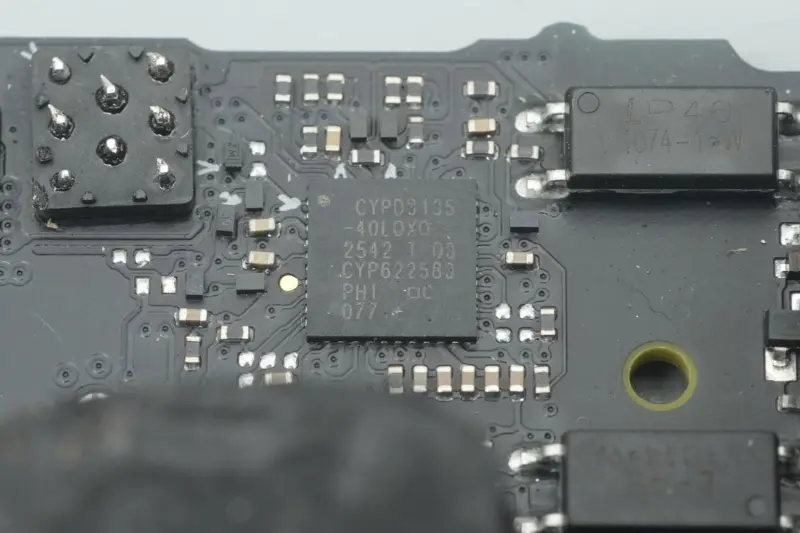

Ang protocol chip ay gumagamit ng Infineon CYPD3135, ang unang USB PD3.1 fast charging protocol chip ng industriya, na na-customize ng Apple sa Infineon.

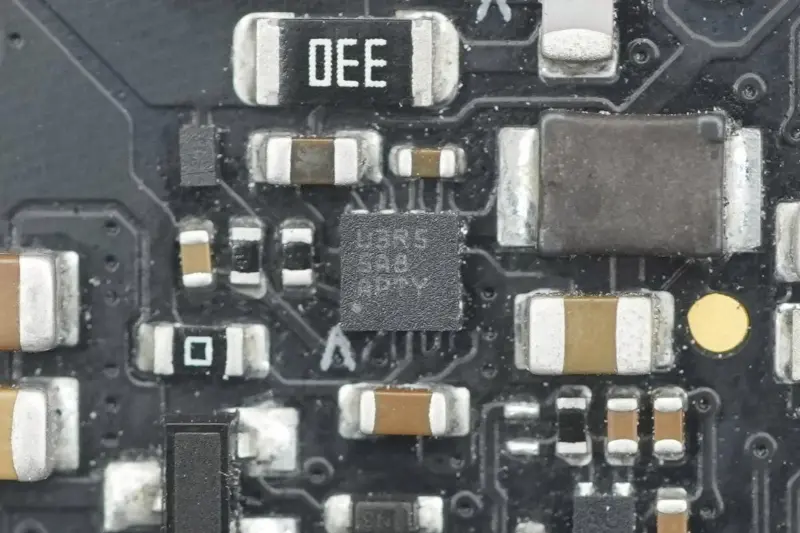

Amplifier para sa pagtukoy ng kasalukuyang output.

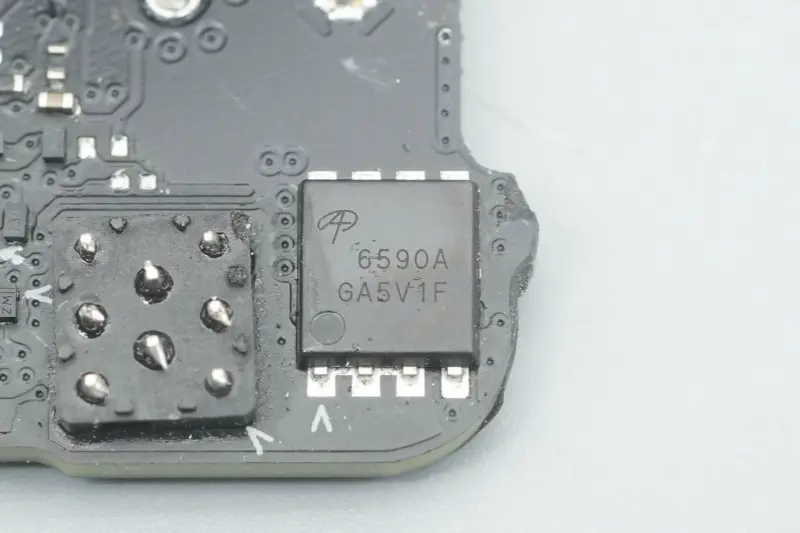

Ang output VBUS switch tube ay mula sa AOS, modelong AON6590A, NMOS tube, makatiis ng boltahe 40V, on-resistance 0.99mΩ, nakabalot sa DFN5*6.

Ang USB‑C port receptacle ay konektado sa pangunahing PCB sa pamamagitan ng flexible circuit board.

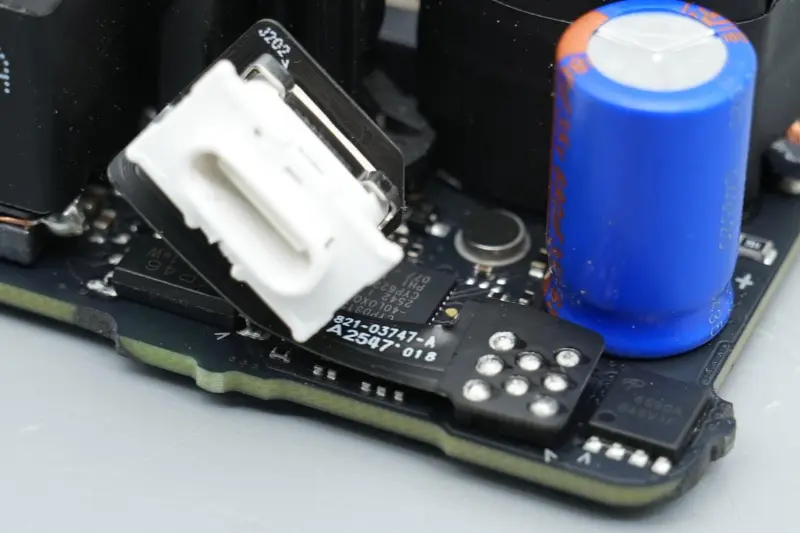

Close-up ng USB-C port receptacle.

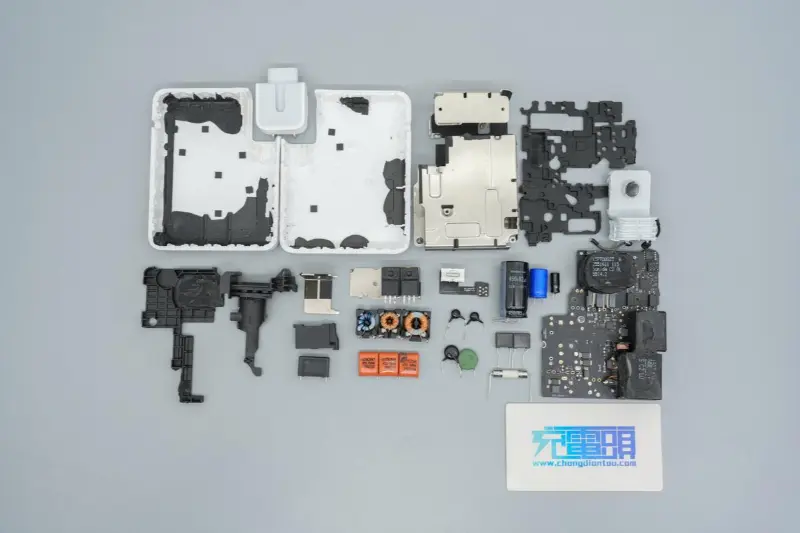

Buod

Ang bagong 140W fast charger ng Apple na A3607 ay nagpapatuloy sa pare-parehong minimalist na wika ng disenyo ng Apple, at ang pangkalahatang hitsura at laki nito ay lubos na naaayon sa nakaraang henerasyong A2452. Gayunpaman, mayroong ilang mga pagkakaiba sa detalye: isang metal clip para sa auxiliary fixation ay idinagdag sa slot ng nababakas na pin module.

Sa mga tuntunin ng pagganap, habang nagsisilbing punong barko ng power supply para sa mga bagong henerasyong device ng Apple, ito ay lubos na katugma sa mga dating lumang modelo, na nagbibigay ng hanggang 140W PD3.1 na mabilis na pagsingil para sa mga device.

Ang charger ay gumagamit pa rin ng mataas na kahusayan na arkitektura ng PFC + LLC + sabaysabay na step-down, na may compact na pangkalahatang layout at solidong disenyo ng pag-alis ng init. Sa mga tuntunin ng mga pangunahing bahagi, sa batayan na ang mga controllers ay mga chips pa rin ng parehong bilang ng bahagi mula sa NXP, STMicroelectronics, ON Semiconductor at Infineon, ang mga power device ay halos pinag-isa bilang mga custom na produkto ng Infineon, na ginagawang mas intensive at customized ang pangkalahatang solusyon, at inaasahang mas mapapabuti ang performance ng energy efficiency.
