OBC charger

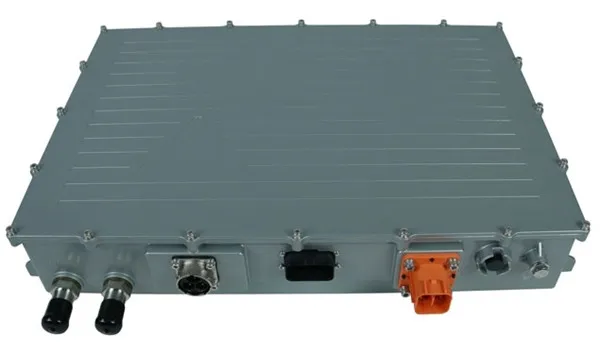

1. Ano ang isangOBC charger?

Isang device na nagko-convert ng alternating current sa direct current.

Ang on board charger (OBC) ay isang electronic device na nagko-convert ng alternating current mula sa power grid patungo sa direct current na angkop para sa mga battery pack ng sasakyan. Pangunahing ginagamit ito para sa pag-charge ng mga high-voltage na battery pack ng mga purong electric vehicle (BEV) o plug-in hybrid electric vehicle (PHEVs). Ang OBC ay nagpapadala ng boltahe sa pamamagitan ng AC charging stations at AC charging ports para mag-charge ng mga electric vehicle na baterya.

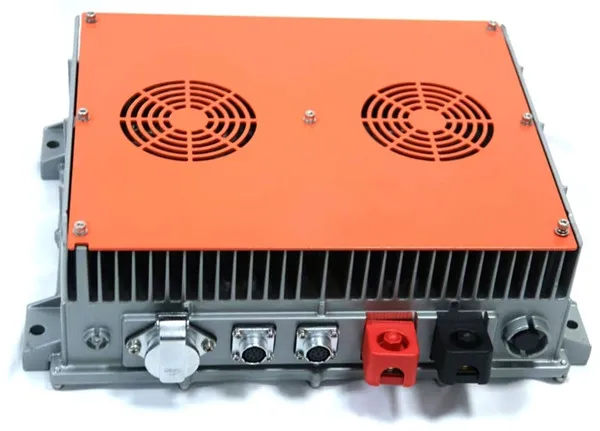

2. Prinsipyo ng paggawa ngOBC Charger

Ang charger ng kotse ay naglalagay ng AC power at naglalabas ng DC power nang direkta upang ma-charge ang power battery. Karaniwan itong gumagamit ng high-frequency switching power supply technology para i-convert ang 220V AC power sa high-voltage DC power. Bilang karagdagan, ang charger ng kotse ay mayroon ding iba't ibang mga function ng proteksyon, tulad ng overvoltage, undervoltage, overcurrent, undercurrent at iba pang mga panukala. Kapag ang sistema ay nakatagpo ng mga abnormalidad, ang supply ng kuryente ay mapuputol sa isang napapanahong paraan.

Ang prinsipyo ng pagtatrabaho ng OBC ay pangunahing kinabibilangan ng dalawang pangunahing bahagi: AC sa DC (AC/DC) conversion at direktang kasalukuyang DC (DC/DC) conversion.

Una, ang AC power sa grid ay sinasala mula sa ingay at interference sa pamamagitan ng EMI filtering circuits, at pagkatapos ay na-convert sa DC power sa pamamagitan ng AC/DC converters.

Susunod, ayusin ang boltahe at kasalukuyang sa pamamagitan ng paglipat ng power supply upang matugunan ang mga pangangailangan ng pag-charge ng baterya. Maaaring kasama sa prosesong ito ang mga circuit ng power factor correction (PFC) upang mapabuti ang kahusayan ng kuryente at mabawasan ang pagkawala ng enerhiya.

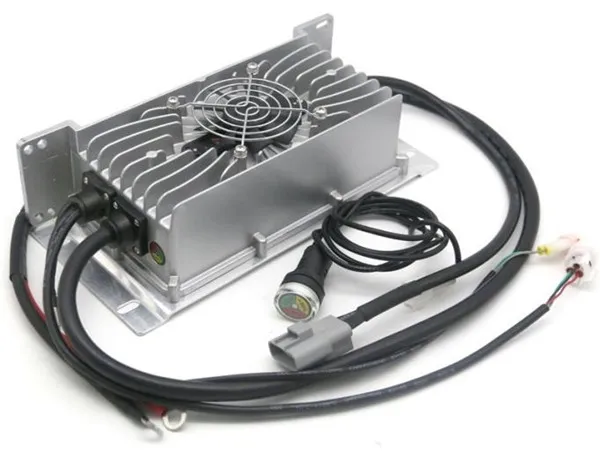

3. Mga teknikal na detalye at pamantayan para saOBC Charger

Ang mga modernong car charger ay karaniwang nakahiwalay upang matiyak ang kaligtasan ng kuryente. Ang OBC sa pambansang karaniwang mga de-koryenteng sasakyan ay dapat sumunod sa mga karaniwang detalye ng 《QCT 895-2011 Conductive On Board Charger para sa Mga Sasakyang De-kuryente》. Malawak ang power range ng mga car charger, na may mga karaniwang kapangyarihan kabilang ang 1.2KW, 1.5KW, 3.3KW, 6.6KW, 11KW, 22KW, atbp., na maaaring matugunan ang iba't ibang modelo ng sasakyan at mga pangangailangan sa pag-charge.

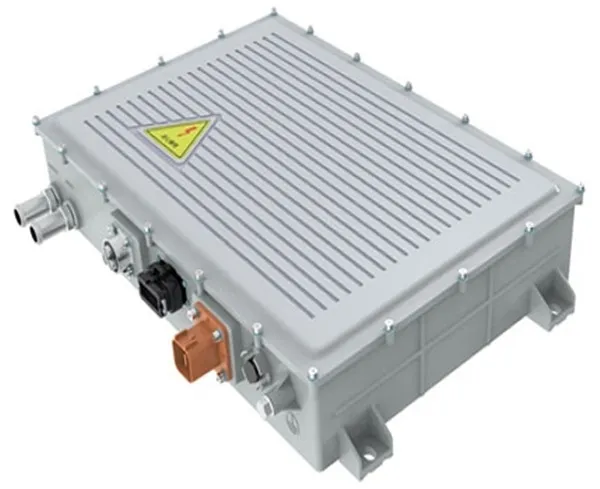

4. Istruktura ngOBC Charger

Kasama sa panloob na istraktura ng OBC ang AC input port, power unit, control unit, low-voltage auxiliary unit, at DC output port. Ang control unit ay ang pangunahing bahagi ng OBC, na kumokontrol sa proseso ng conversion ng power unit sa pamamagitan ng mga switching device at nagbibigay ng mga function ng proteksyon tulad ng overvoltage, undervoltage, overcurrent, undercurrent at iba pang mga hakbang sa proteksyon.

Bilang karagdagan, mayroon ding tungkulin ang OBC na makipag-ugnayan sa Battery Management System (BMS) upang matiyak ang kaligtasan at kahusayan ng proseso ng pag-charge. Sinusubaybayan ng BMS ang boltahe, kasalukuyang, temperatura, at katayuan ng koneksyon ng power battery pack upang kontrolin at protektahan ang baterya. Nakikipag-ugnayan ang OBC sa sistema ng pagmamanman ng sasakyan sa pamamagitan ng high-speed CAN network, nag-upload ng working status at fault information, at tumatanggap ng mga control command para simulan o ihinto ang pagsingil.

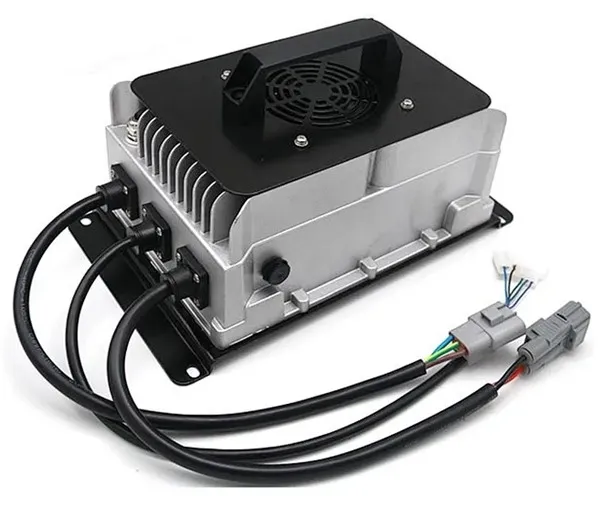

5. Application scenario ngOBC Charger

Pangunahing angkop ang OBC Charger para sa mga sitwasyong nangangailangan ng mabagal na pag-charge, gaya ng mga istasyon ng pag-charge sa bahay o pampublikong AC. Hindi tulad ng mga istasyon ng pag-charge ng DC, ang mga istasyon ng pag-charge ng DC ay angkop para sa mga sitwasyong nangangailangan ng mabilis na pag-charge, tulad ng mga lugar ng serbisyo sa highway. Ang paggamit ng mga car charger ay nagsisiguro na ang mga de-kuryenteng sasakyan ay maaaring ligtas at maginhawang ma-charge sa mga kapaligiran tulad ng mga tahanan at mga lugar ng trabaho.

Sa mga praktikal na aplikasyon, ang OBC ay hindi lamang ginagamit para sa pag-charge ng power battery ng mga electric vehicle, ngunit maaari ding baligtarin ang DC power ng power battery sa AC power sa pamamagitan ng inverter function, na makamit ang function ng supplying power sa external loads (V2L) ng ang sasakyan, o ginagamit bilang emergency power source para sa mga sambahayan sa panahon ng pagkawala ng kuryente.
