Paano nagbibigay ng power at network ang PoE injector sa mga camera

Ang maagang pag-unlad at mamaya na pagtatayo ng PoE injector supply scheme para sa security monitoring equipment ay malapit na nauugnay. Lalo na sa susunod na yugto ng konstruksiyon, ang mga detalye, katangian at kaugnay na mga protocol ng PoE camera at PoE power supply modules ay dapat na ganap na maunawaan. Paano pinapagana ng module ng PoE power supply ang surveillance camera at ibinibigay ang network?

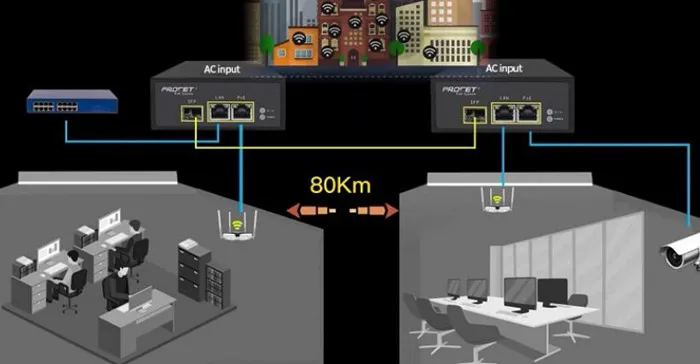

Ang PoE power supply ay nangangailangan lamang ng isang network cable upang magbigay ng power at network transmission sa AP (mga PoE camera, wireless AP at iba pang kagamitan) sa parehong oras. Ang sistema ng pagsubaybay sa seguridad ay gumagamit ng network PoE power supply solution (tingnan ang figure sa ibaba para sa mga detalye), na inaalis ang pangangailangan para sa pag-install ng socket at pag-deploy ng power cord. at iba pa, sa gayon ay nakakatipid ng mga gastos sa oras, mga gastos sa pag-deploy ng network, mga gastos sa paggawa sa pag-install, at mga gastos sa pagpapanatili sa ibang pagkakataon, atbp. Ang mas maraming PoE injector na supply ng mga aparatong pinapagana ang ginagamit sa network, mas nagiging halata ang oras at gastos na ito.

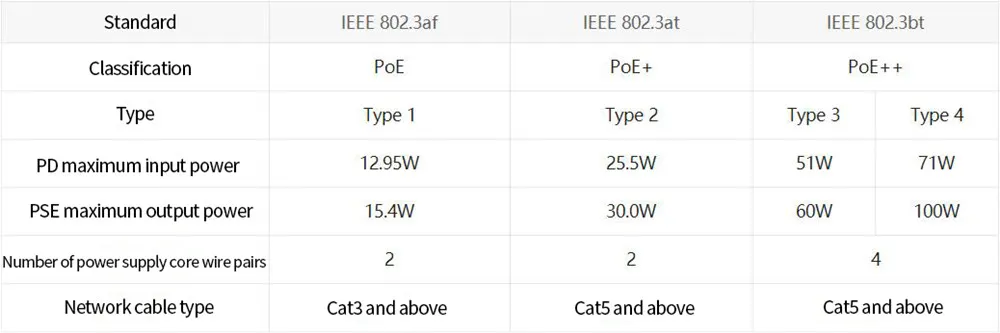

Mayroon lamang tatlong pamantayan para sa mga module ng supply ng PoE injector. Ang IEEE802.3af power supply power ay 15.4W/at. Ang power supply power ay 30W/bt. Ang power supply power ay 90w (tingnan ang figure sa ibaba para sa mga detalye). Paano itugma ang PoE power supply at PoE power receiving (PoE camera)? Halimbawa:

1. Kapag ang PoE camera power ay 10W, maaari mong piliin ang IEEE802.3af PoE power supply module;

2. Kapag ang PoE camera power ay 20W, dapat mong piliin ang IEEE802.3802.3at PoE power supply module;

3.Dapat tandaan na ang 802.3at standard ay backward compatible sa 802.3af standard, kaya kapag ang PoE camera ay 802.3af standard, maaari kang pumili ng 802.3af o sa standard PoE power supply module.

Ang 802.3bt standard ay backward compatible sa 802.3at at 802.3af.
