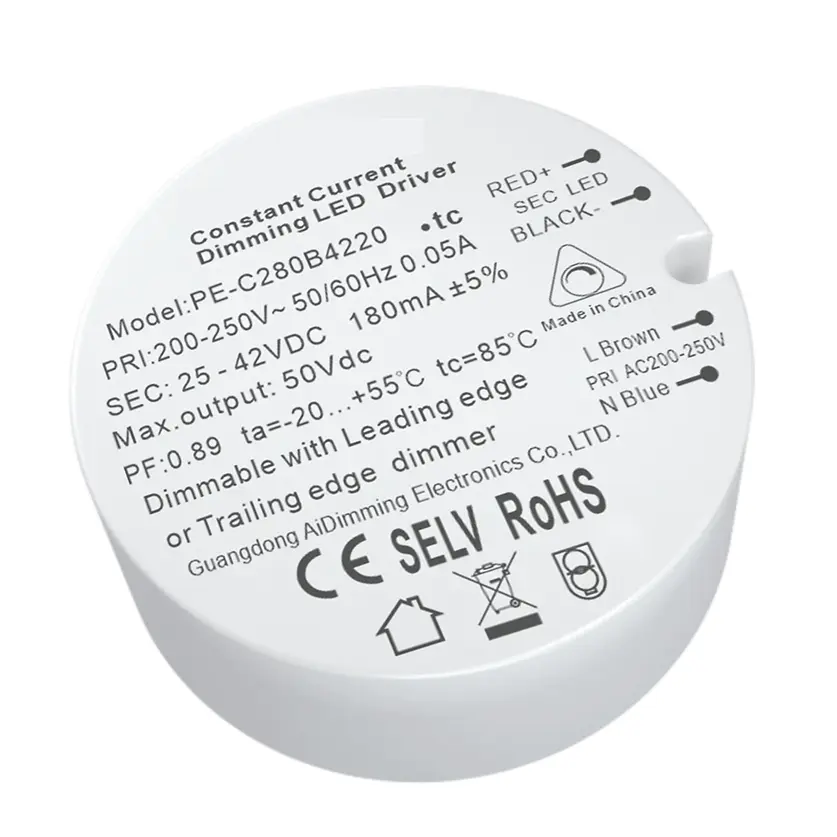

8.4W Constant Current Triac Dimmable LED Driver

Ang PE-C280 ay isa sa 8.4W constant current triac dimmable LED driver na binuo ng China maufacturer Starwell na may mataas na power factor, mataas na kahusayan, mataas na katumpakan, ang paggamit ng mahusay na stable low loss switch control chip at ang mataas na pagganap na mga bahagi ay ginagawa itong walang ingay, mahabang buhay at iba pang mga katangian. Ang driver ay gumagamit ng silica gel heat conduction technology, na maaaring makatiis ng mataas na temperatura. 55 ℃

Magpadala ng Inquiry

Bilang propesyonal na manufacturer, gusto ng Starwell na bigyan ka ng mataas na kalidad na 8.4W constant current triac dimmable LED driver, na angkop para sa RPC MOSFET dimmer at FPC TRAIC dimmer.

Pagtutukoy

Modelo		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
OUTPUT	Output Voltage	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	Max Output Voltage	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Non-load na Output Voltage	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Kasalukuyang Output	350mA	200mA	700mA	700mA	300mA
	Lakas ng Output	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	Antas ng Strobe	Ibaba ang flicker(8%)
	Dimming Range	2~100%,
	PWM Dimming Frequency
	Kasalukuyang Katumpakan	±5%
	Ripple at Ingay	=500mv p-p
INPUT	Dimming Interface	Triac Nangungunang gilid/Tralling edge
	Saklaw ng Input Voltage	200-250Vac
	Dalas	50/60Hz
	Kasalukuyang Input	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	Power Factor	PF>0.9(sa full load)	PF>0.9(sa full load)	PF>0.88(sa full load)	PF>0.88(sa buong load)	PF>0.88(sa buong load)
	THD	230Vac@THD <20% (sa buong load)
	Efficiency(typ.)	77%	79%	77%	77%	77%
	Inrush Current(typ.)	Malamig na simula0.8A	Malamig na simula0.8A	Malamig na simula1.54A	Malamig na simula0.8A	Malamig na simula0.8A
	Anti Surge	L-N: 1.5kV
	Leakage Current	<0.25mA/230Vac
KAPALIGIRAN	Temperatura sa Paggawa	tc: 55°C tc: 85°C
	Humidity sa Paggawa	20 ~ 95%RH, hindi nagpapalapot
	Temp., Halumigmig	-40 ~ 80°C, 10~95%RH
	Temp. Coefficient	±0.03%/°C(0-50)°C
	Panginginig ng boses	10~500Hz, 2G 12min./1cycle, tagal ng 72min. bawat isa sa kahabaan ng X, Y, Z axes.
PROTEKSYON	Proteksyon sa sobrang init	Matalinong pagsasaayos o pag-off ng kasalukuyang output kung ang temperatura ng PCB ≥110°C, , ay awtomatikong bumabawi.
	Over Load Protection	I-shut down ang output kapag na-rate ang power≥102%, auto recovers.
	Proteksyon ng Short Circuit	Awtomatikong i-shut down kung mangyari ang short circuit, awtomatikong bumabawi.
	Proteksyon na walang load	I-shut down ang output kung walang load, auto recovers kapag nagload back to normal.
KALIGTASAN at EMC	Makatiis sa Boltahe	I/P-O/P: 3750Vac
	Paglaban sa Paghihiwalay	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Mga Pamantayan sa Kaligtasan	IEC/EN61347-1, IEC/EN61347-2-13
	EMC Emission	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	EMC Immunity	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test Standard	IEEE 1789
IBA	Dimensyon	43.2×0.5mm(D×H)
	Pag-iimpake	SA bag
	Timbang(G.W.)	42g±5g

Mga Invoice:

● LED phase-cut dimming driver, dimming range 2-100%

● Angkop para sa RPC MOSFET dimmer at FPC TRAIC dimmer

● Aktibong PFC

● Mga Proteksyon: short circuit/over voltage/over current

● Silica gel heat conduction technology, natural na malamig na hangin

● Napakaliit ng volume

● Angkop para sa LED home lighting at commercial lighting

● Ligtas na walang load protection device

● Matipid at maginhawang pag-install

● umaayon sa mga pamantayan sa kaligtasan ng kagamitan sa pag-iilaw ng mundo

● Klase ng proteksyon II

● Tatlong taong warranty

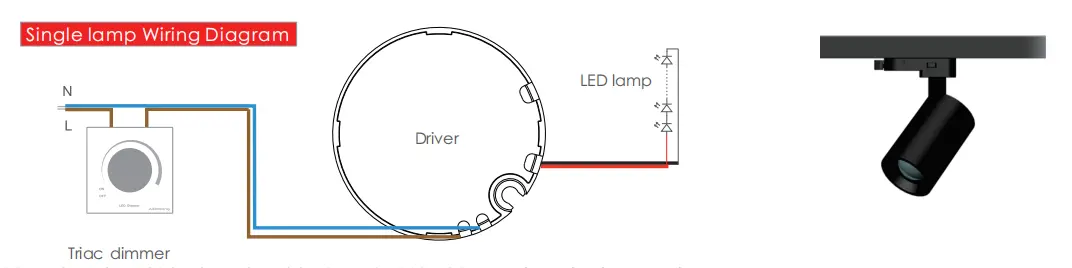

Wiring Diagram:

Mga kable:

Ang output wire: 20AWG pula at itim na PVC cable, haba 200-230mm, kailangan sa pagtanggal ng wire: 5-7mm

Ang input wire: 20AW Brown Blue VDE double insulated wire, haba 150-160mm, kailangan sa pagtanggal ng wire: 5-7mm

Ang paggamit ng gabay:

1. Pakibigyang pansin ang pagkakaiba sa pagitan ng input at output, kumonekta nang tama, pagkatapos ay i-on

2. Mangyaring ikonekta muna ang load ng DC output, buksan ang power supply afer checking; sa pare-parehong kasalukuyang mode, kung naka-on ang power sa atopen circuit, mangyaring patayin ang power supply at hindi maikonekta ang LED hanggang sa electic energy na naka-imbak ng output release, o maaari itong makapinsala sa LED;

3. Ang ganitong uri ng power supply ay limitado lamang sa paggamit ng mga LED lamp at lantern, ang input votage range ay AC200-250v, ang init insulation cotton at iba pang bagay na humahadlang sa heat dissipation ng produkto, na tumutugma sa produkto sa ilalim ng Specified na output boltahe, kasalukuyang saklaw, ang temperatura ng paggamit sa kapaligiran ay -20-45, at hindi sumasaklaw sa kondisyon ng produkto tinatangkilik ang tatlong taong libre warranty.

Ang mga abnormal na kondisyon at ang kaukulang pamamaraan ng paggamot:

1. Ang LED lamp ay hindi lumiliwanag pagkatapos na ang dimming driver ay konektado sa unang pagkakataon, mangyaring patayin ang AC input at suriin bilang sumusunod:.

a) Masama man ang output ng DC o hindi:

b) Kung ang DC output polarity ay baligtad, o ang LED board ay welded anti;

c) Kung masamang contact ang AC input: subukan pagkatapos alisin ang mga pagkabigo na ito.

2. Ang device ay may magandang koneksyon, mga LED na ilaw, ngunit ang LED ficker, mangyaring patayin ang AC input, pagkatapos ay suriin ang DC output.

a) sobrahan sa kargada.under load.

b) Magtutugma man o hindi ang mga parameter at aktwal na parameter.

3. Mangyaring mabilis na makipag-ugnayan sa amin kung mayroon kang anumang mga katanungan sa paggamit, susubukan namin ang aming makakaya upang malutas ang mga problema sa iyo.
