Bilang isang mahusay na tagagawa, nilalayon ng STARWELL na mag-alok sa iyo ng 40W Constant Current DALI CCT Dimmable LED Driver. Nangangako kaming bibigyan ka ng pinakamahusay na suporta pagkatapos ng pagbebenta at agarang paghahatid.
Ang karaniwang signal ng Dali ay ginagamit upang kontrolin ang liwanag at temperatura ng kulay. Ang isang power supply ay sumasakop lamang sa isang address. Ang mga hilaw na materyales na ginamit ay mga first-line na tatak, at ang mga na-import na chip ay napakataas Ang malalim na dimming na disenyo ay tumutugma sa iba't ibang Dali intelligent dimming system at KNX Protocol Intelligent Systems sa merkado. Ang temperatura ng kulay at liwanag ay maaaring tumpak na kontrolin ayon sa lamp beads Ang hanay ng disenyo ay naayos, at ang panloob na proseso ng pagpapadaloy ng init ng silicone ay pinagtibay upang gawing mas matatag ang balanse ng init ng mga elektronikong sangkap.
40W Patuloy na Kasalukuyang DALI CCT Dimmable LED DriverFeatures:
1. Karaniwang DALI dimming interface.
2. DALI2 certificate, DALI member
3. Output flicker libre.
4. International universal ac input boltahe (200V hanggang 250VAC) .
5. Mga Proteksyon: short circuit/over current/over voltage.
6. Natural malamig na hangin, silica gel heat conduction technology.
7. DALI DT8 standard napagtanto dimming at CCT adjustment.
8. Tugma sa lahat ng uri ng Dali control system sa mundo.
9. Mabilis na terminal ng presyon, ligtas at maginhawa.
10. Sumusunod sa mga pamantayan sa kaligtasan ng kagamitan sa pag-iilaw sa mundo.
11. Klase ng proteksyon II .
12. Limang taon na warranty.
13. Mga sertipiko ng TUV CE SAA ENEC
13. Laki: 154.5 (175) *40.5*25.5mm
40W Patuloy na Kasalukuyang DALI CCT Dimmable LED DriverPangkalahatang paglalarawan:
Ang karaniwang signal ng Dali ay ginagamit upang kontrolin ang liwanag at temperatura ng kulay. Ang isang power supply ay sumasakop lamang sa isang address. Ang mga hilaw na materyales na ginamit ay mga first-line na tatak, at ang mga na-import na chip ay sobrang mataas na Deep dimming na disenyo, na tumutugma sa iba't ibang Dali intelligent dimming system at KNX Protocol Intelligent Systems sa merkado Tumpak na kontrolin ang temperatura ng kulay at liwanag, at ang temperatura ng kulay ay maaaring nababagay ayon sa lamp beadsAng silica gel ay ginagamit upang balansehin ang hanay ng paggamit ng mga electronic heat conduction component
40W Patuloy na Kasalukuyang DALI CCT Dimmable LED DriverListahan ng Modelo:
DALI DT8 CCT pare-pareho ang kasalukuyang dimming
Serye | Pagdidilim | modelo | Input | kapangyarihan | PF | Output boltahe | Kasalukuyang output |
PE-L12DCA 3-11.2W na walang flicker |
DALI DT8
|
PE-L12DCA4028 | AC200-250V | 11.2W | 0.88-0.96PF THD<10% | 25-40V | 200/230/250/280mA |
PE-L12DCA4018 | AC200-250V | 7.2W | 0.88-0.96PF THD<10% | 25-40V | 100/130/150/180mA | ||
PE-L20DCA 10-20W na walang flicker |
DALI DT8
|
PE-L20DCA4050 | AC200-250V | 20W | 0.88-0.96PF THD<10% | 25-40V | 350/400/450/500mA |
PE-L20DCA4040 | AC200-250V | 16W | 0.88-0.96PF THD<10% | 25-40V | 250/300/350/400mA | ||
PE-L30DCA 20-30W kurap libre |
DALI DT8
|

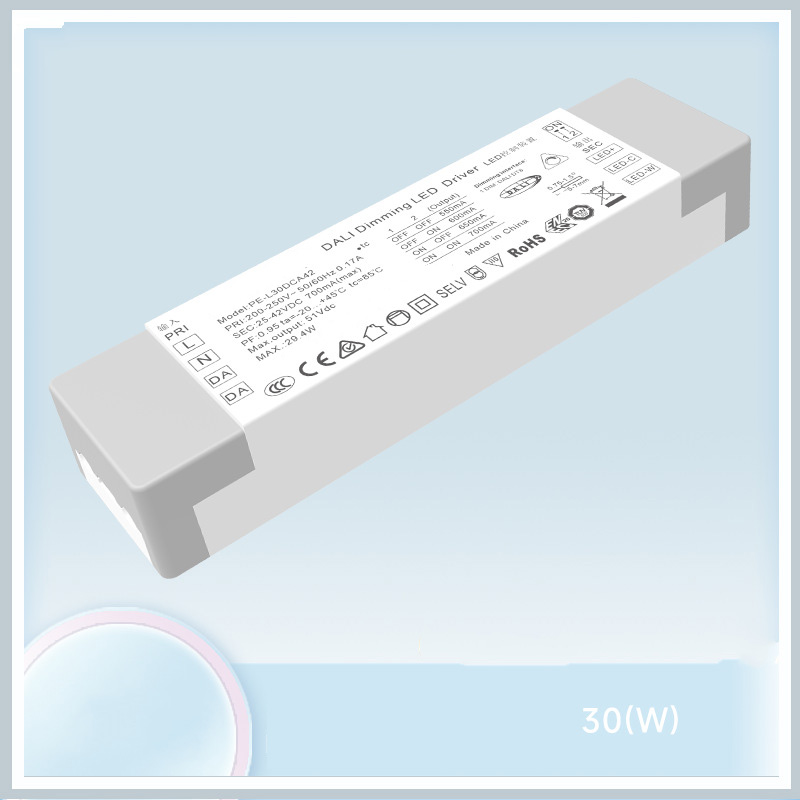

PE-L30DCA42 | AC200-250V | 29.4W | 0.88-0.96PF THD<10% | 25-42V | 550/600/650/700mA |
PE-L40DCA 30-40W kurap libre |
DALI DT8
|

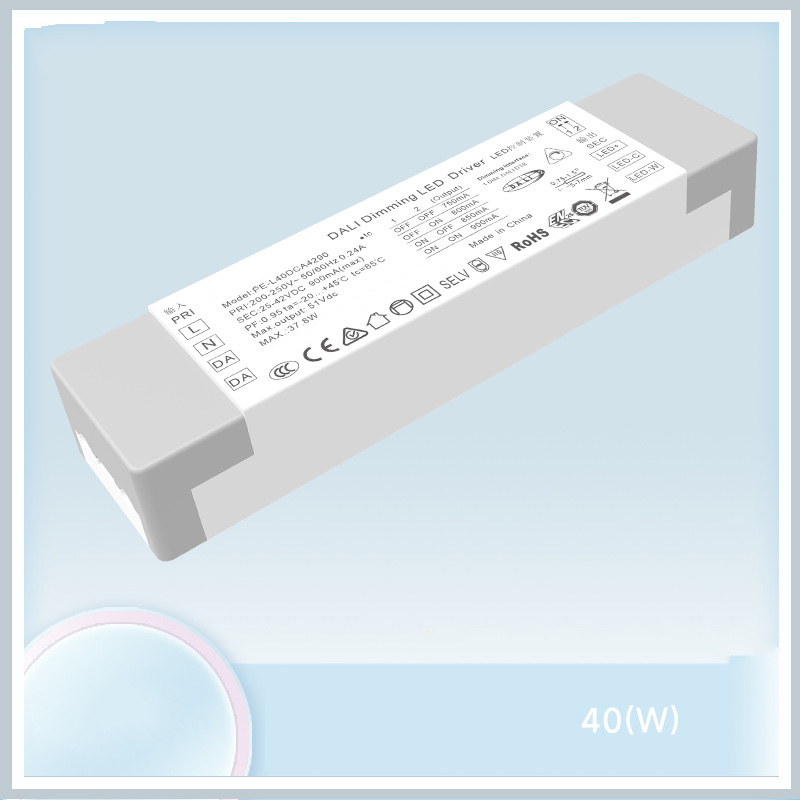

PE-L40DCA42100 | AC200-250V | 42W | 0.88-0.96PF THD<10% | 25-42V | 850/900/950/1000mA |
PE-L40DCA4290 | AC200-250V | 37.8W | 0.88-0.96PF THD<10% | 25-42V | 750/800/850/900mA |
40W Constant Kasalukuyang DALI CCT Dimmable LED Driver Application:
1. Led two-color light source
2.Villa intelligent lighting
3.Maaaring ma-access ang wireless intelligent lighting system
4.Museum lighting
5.High end commercial lighting
40W Patuloy na Kasalukuyang DALI CCT Dimmable LED DriverSpecification:
modelo | PE-L30DCA42 | PE-L45DCA42 | |
OUTPUT | Output Voltage | 25-42Vdc | 25-42Vdc |
Max Output Voltage | 42Vdc | 42Vdc | |
Non-load na Output Voltage | 48.2Vdc | 48.2Vdc | |
Kasalukuyang Output | 550/600/650/700mA | 850/900/950/1000mA | |
Output Power | 13.75W~29.4W | 21.25W~42W | |
Antas ng Strobe | Walang Flicker | ||
Dimming Range | 0~100%,LEDstart sa 0.12%posible. | ||
PWM Dimming Frequency | >3600Hz | ||
Kasalukuyang Katumpakan | ±5% | ||
Power down mode | function ng memory kapag nabawasan ang kuryente | ||
INPUT | Dimming Interface | DALI (IEC62386)Kasalukuyang kontrol ng signal <0.1mA | |
Saklaw ng Input Voltage | 200-250Vac | ||
Dalas | 50/60Hz | ||
Kasalukuyang Input | <0.17A ac230v | <0.24A ac230v | |
Power Factor | PF>0.95/230V ac(sa buong load) | ||
THD | 230Vac@THD <8% (sa full load) | ||
Kahusayan(typ.) | 86% | 88% | |
Inrush Current(typ.) | malamig na simula53A@230Vac | ||
Anti Surge | L-N: 2kV | ||
Leakage Current | <0.25mA/230Vac | ||
KAPALIGIRAN | Temperatura sa Paggawa | ta: 45°C tc: 80 °C | |
Working Humidity | 20 ~ 95%RH, hindi nagpapalapot | ||
Temp., Halumigmig | -40~80°C, 10~95%RH | ||
Temp.Coefficient | ±0.03%/°C(0-50)°C | ||
Panginginig ng boses | 10~500Hz, 2G 12min./1cycle, tagal ng 72min. bawat isa sa kahabaan ng X, Y, Z axes. | ||
PROTEKSYON | Proteksyon sa sobrang init | Matalinong inaayos o pinapatay ang kasalukuyang output kung ang temperatura ng PCB ≥110°C, , ay awtomatikong bumabawi. | |
Over Load Protection | I-shut down ang output kapag na-rate ang power≥102%, auto recovers. | ||
Proteksyon ng Short Circuit | Awtomatikong i-shut down kung mangyari ang short circuit, auto recovers. | ||
Non-load na Proteksyon | Patuloy na Boltahe ng output. | ||
KALIGTASAN & EMC |
Makatiis sa Boltahe | I/P-O/P: 3750Vac | |
Paglaban sa Paghihiwalay | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
Pamantayang pangkaligtasan | IEC/EN61347-1, IEC/EN61347-2-13 | ||
Pagpapalabas ng EMC | EN55015, EN61000-3-2 Class C, IEC61000-3-3 | ||
EMC Immunity | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobe Test Standard | IEEE 1789 | ||
IBA | Dimensyon | 154.5×41×25mm(L×W×H) | |
Pag-iimpake | Kahon | ||
Timbang(G.W.) | 153g±10g |
Dimensyon:
Kasalukuyang pagpipilian:
Wiring diagram:
Ang mga abnormal na kondisyon at ang kaukulang pamamaraan ng paggamot:
Digital Addressable Lighting Interface (DALI)
Ang DALI slave unit ay magpapadala lamang ng data ng mga master unit request, iyon ay, magpatibay ng command answering mode
Mayroong 64 na mga yunit ng alipin sa karamihan sa parehong network ng DALI, ang bawat yunit ay may hiwalay na address (maikling address), Ang isang yunit ng salve ay maaari ding italaga sa isang partikular na grupo, at ang isang yunit ng alipin ay maaaring kabilang sa iba't ibang grupo, ang yunit ng salve ay maaaring umiral. hanggang 16 na grupo nang sabay-sabay, ang bawat unit ay maaaring magtakda ng 16 na sitwasyon.
Ang mga pangunahing tampok ng DALI protocol
1) Asynchronous na serial communication.
2)1200 baud rate, gamit ang Manchester encoding format.
3) Dalawang kasinungalingan differential signal.
4) Ang mataas na antas kapag ang boltahe ng kaugalian ay mas malaki kaysa sa 9.5V.
5) Ang mababang antas kapag ang boltahe ng kaugalian ay mas mababa sa 6.5V.
6) Kinokontrol ng master unit ang proseso ng komunikasyon.
7) Ang isang DALI bus ay maaaring kumonekta sa 64 na yunit ng alipin.
8) Ang bawat yunit ng alipin ay maaaring isa-isang tugunan.
Detalye ng DALI Electrical
Sa ilalim ng idle state, mula sa machine unit method para makontrol ang bus:
1) Mataas na Output power sa ordinaryong oras, hindi para makagambala sa hold signal.
2) Mag-output ng mababang kuryente sa ordinaryong oras, direkta sa DALI bus short circuit sa isa't isa.
3)DALI bus maximum na kasalukuyang ng 250mA
4) Hindi isang dalawang-daan na komunikasyon sa parehong oras.
5) Transmission cable hanggang 300 metro, o ang pagbaba ng presyon ay hindi hihigit sa 2v
