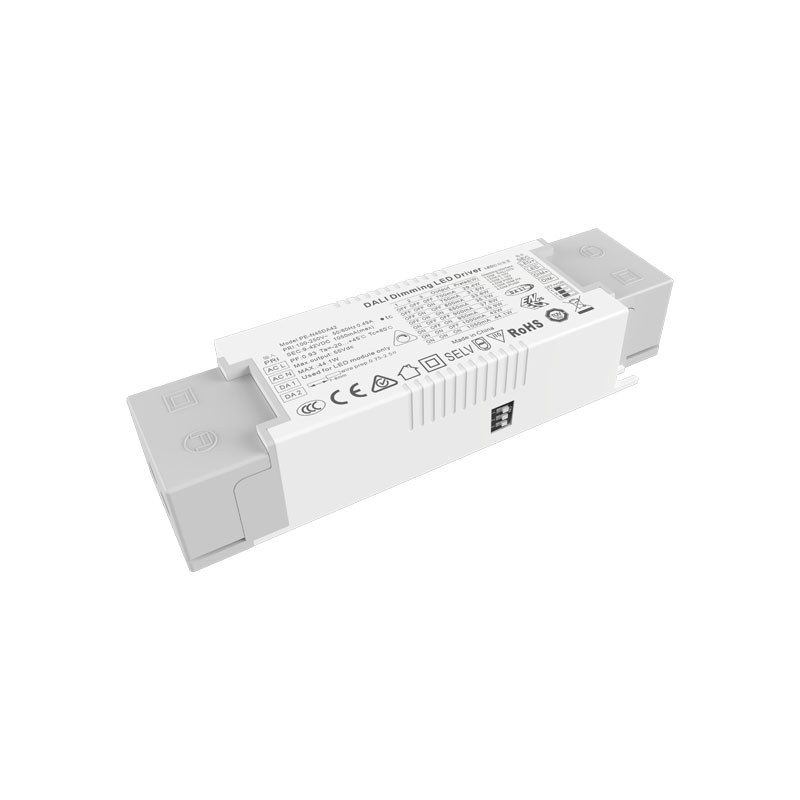

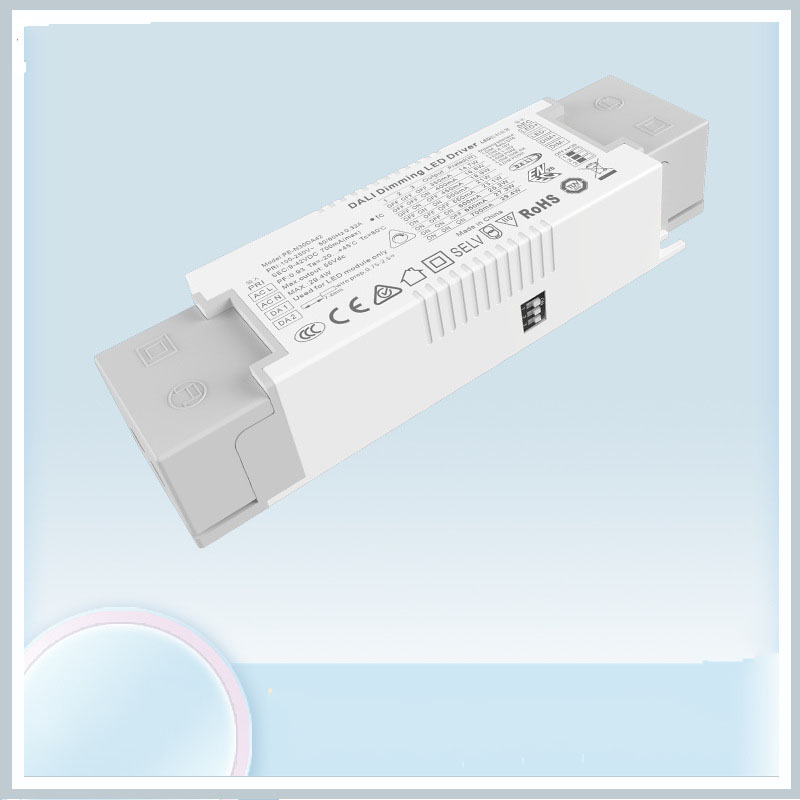

30W Constant Kasalukuyang DALI Dimmable LED Driver

Ang STARWELL ay isa sa mga propesyonal na pinuno ng China 30W Constant Current DALI Dimmable LED Driver na mga tagagawa na may mataas na kalidad at makatwirang presyo. Maligayang pagdating upang makipag-ugnay sa amin.
Ang DALI (Digital Addressable Lighting Interface) ay isang International Standard para sa kontrol ng mga electronic ballast, transformer, LED's, emergency lights at exit sign sa isang madaling pamahalaan ang digital lighting control system.

Magpadala ng Inquiry

Isa sa mga Chinese na manufacturer ng 30W Constant Current DALI Dimmable LED Driver, na nag-aalok ng mahusay na kalidad sa isang mapagkumpitensyang presyo, ay ang STARWELL. Huwag mag-atubiling makipag-ugnayan.

Ang DALI Dimming LED Driver ay isa sa patuloy na kasalukuyang dimming LED driver na binuo ng aking kumpanya na may mataas na power factor, mataas na kahusayan, mataas na katumpakan, ang paggamit ng mahusay na stable low loss switch control chip at ang mataas na pagganap ng mga bahagi ay ginagawa itong may mababang ingay, pag-save ng enerhiya, proteksyon sa kapaligiran, mahabang buhay at iba pang mga katangian.

Ang PE-N30DA ay may DALI/ Push/ 0-10V/1-10V/PWM/R DIM anim na paraan ng dimming, gamitin ang DIP switch para baguhin ang dimming function, hindi nakakasagabal sa isa't isa, hindi umiiral nang sabay.

Dimming interface:

1. DALI dimming, gumamit ng karaniwang DALI signal interface. maaaring tumugma sa lahat ng DALI control system sa marker.

2.0-10V dimming, gamitin ang karaniwang 0-10V /100K resistance/10V PWM dimming.

Mga Tampok ng 30W Constant Current DALI Dimmable LED Driver:

1. Pinagsamang DALI/Push/0-10V/1-10V/PWM/R DIM standard dimming interface

2. Gamit ang PUSH function upang mapagtanto ang PUSH dimming

3. Digital control output, flicker free

4. Internasyonal na pangkalahatang AC input 100-250V range

5. Uri ng proteksyon: short circuit / over current / over voltage

6. Likas na malamig na hangin

7. Malaking terminal na naka-lock ng turnilyo

8. Matipid at maginhawang pag-install

9. Sumusunod sa mga pamantayan sa kaligtasan ng kagamitan sa pag-iilaw sa mundo

10. Klase ng proteksyon II

11. 5-taong warranty

12. Mga sertipiko ng TUV CE SAA ENEC

13. Sukat: 147.5*43*30mm

30W Constant Current DALI Dimmable LED Driver Listahan ng Modelo:

DALI pare-pareho ang kasalukuyang dimming

Serye	Pagdidilim	modelo	Input	kapangyarihan	PF	Output Voltage	Kasalukuyang Output
PE-N14DA 12-14.7W	DALI/Push/0-10V/1-10V/ 100K Resistor/PWM	PE-N14DA24	AC100-250V	12w	0.88-0.96PF THD<10%	9-24V	200/250/280/300/ 350/400/450/500mA
PE-N14DA 12-14.7W	DALI/Push/0-10V/1-10V/ 100K Resistor/PWM	PE-N14DA42	AC100-250V	14.7W	0.88-0.96PF THD<10%	9-42V	150/180/200/250/ 280/300/320/350mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Resistor/PWM	PE-N20DA24	AC100-250V	19.2W	0.88-0.96PF THD<10%	9-24V	450/500/550/600/ 650/700/750/800mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Resistor/PWM	PE-N20DA42	AC100-250V	21W	0.88-0.96PF THD<10%	9-42V	200/250/280/300/ 350/400/450/500mA
PE-N30DA 20-30W	DALI/Push/0-10V/1-10V/ 100K Resistor/PWM	PE-N30DA42	AC100-250V	29.4W	0.88-0.96PF THD<10%	9-42V	350/400/450/500/ 550/600/650/700mA
PE-N45DA 30-45W	DALI/Push/0-10V/1-10V /100K Resistor/PWM	PE-N45DA42	AC100-250V	44.1W	0.88-0.96PF THD<10%	9-42V	700/750/800/850/ 900/950/1000/1050mA
PE-N60DA 30-60W	DALI/Push/0-10V/1-10V/ 100K Resistor/PWM	PE-N60DA42	AC200-250V	58.8W	0.88-0.96PF THD<10%	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400mA

30W Constant Kasalukuyang DALI Dimmable LED Driver Application:

DALI (Digital Addressable Lighting Interface) LED driver ay ginagamit sa iba't ibang mga sitwasyon. Narito ang ilang karaniwang application:

1. Komersyal na ilaw ng gusali

2. Mga Institusyong Pang-edukasyon

3. Mga pasilidad sa pangangalagang pangkalusugan

4. Industriya ng hospitality

5. Mga tindahan ng tingi

6. Architectural lighting

7. Panlabas na ilaw

30W Constant Current DALI Dimmable LED Driver Specification:

modelo		PE-N30DA42	PE-N45DA42
OUTPUT	Output Voltage	9-42Vdc	9-42Vdc
	Max Output Voltage	42Vdc	42Vdc
	Boltahe ng Output na walang load	55Vdc	55Vdc
	Kasalukuyang Output	550/600/650/700mA	900/950/1000/1050mA
	Lakas ng Output	4.95W~29.4W	8.1W~44.1W
	Antas ng Strobe	Walang Flicker
	Dimming Range	0~100%，LEDstart sa 0.03%posible.
	PWM Dimming Frequency	>3600Hz
	Kasalukuyang Katumpakan	±3%
	Ripple at Ingay	≤2V (Walang dimming)
INPUT	Dimming Interface	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Kasalukuyang kontrol ng signal < 0.1mA
	Saklaw ng Input Voltage	100-250Vac
	Dalas	50/60Hz
	Kasalukuyang Input	<0.37A		<0.56A
	Power Factor	PF>0.95/100Vac, sa full load		PF>0.95/100Vac, sa full load
	THD	230Vac@THD ≤15% (buong pagkarga)
	Efficiency(tys.)	88% buong load		88% buong load
	Inrush Current(typ.)	Malamig na simula 3.7A@230Vac		Malamig na simula 5.6A@230Vac
	Anti Surge	L-N: 2kV
	Leakage Current	<0.25mA/230Vac
KAPALIGIRAN	Temperatura sa Paggawa	ta: 45°C tc: 80°C
	Working Humidity	20 ~ 95%RH, hindi nagpapalapot
	Temp., Halumigmig	-40~80°C, 10~95%RH
	Temp. Coefficient	±0.03%/°C(0-50) °C
	Panginginig ng boses	10~500Hz, 2G 12min./1cycle, tagal ng 72min. bawat isa sa kahabaan ng X, Y, Z axes.
PROTEKSYON	Proteksyon sa sobrang init	Matalinong inaayos o pinapatay ang kasalukuyang output kung ang temperatura ng PCB ≥110°C, , ay awtomatikong bumabawi.
	Over Load Protection	I-shut down ang output kapag na-rate ang power≥102%, auto recovers.
	Proteksyon ng Short Circuit	Awtomatikong i-shut down kung mangyari ang short circuit, auto recovers.
	Non-load na Proteksyon	Patuloy na Boltahe ng output.
KALIGTASAN at EMC	Makatiis sa Boltahe	I/P-O/P: 3750Vac
	Paglaban sa Paghihiwalay	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Pamantayang pangkaligtasan	IEC/EN61347-1, IEC/EN61347-2-13
	Pagpapalabas ng EMC	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	EMC Immunity	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test Standard	IEEE 1789
IBA	Dimensyon	147.5(117)×43×30mm(L×W×H)
	Pag-iimpake	PE bag
	Timbang(G.W.)	187g/245g±10g

Mga sukat:

Label:

LED Kasalukuyang pagpili:

DIP switch para sa mabilis na pagpili ng 8 opsyonal na alon (tingnan ang talahanayan sa ibaba).

Pagkatapos ng kasalukuyang setting sa pamamagitan ng DIP switch, patayin at pagkatapos ay i-on upang gawing epektibo ang bagong kasalukuyang.

Hal. LED 3.2V/pcs: 9-24V can power 3-7pcs LEDs in series, 9-42V can power 3-12pcs LEDs, ang max quantity ng LEDs in series ay sasailalim sa aktwal na boltahe ng LED.

DALI dim wiring diagram:

0-10V dim wiring diagram:

PUSH dim wiring diagram:

On/off control: Maikling pindutin.

Stepless dimming: Pindutin nang matagal. Sa bawat iba pang mahabang pagpindot, ang antas ng liwanag ay napupunta sa kabaligtaran na direksyon.

Pagdidilim ng memorya: Ang liwanag ay magiging kapareho ng naunang na-adjust kapag nag-o-off at naka-on muli.

Ang mga abnormal na kondisyon at ang kaukulang pamamaraan ng paggamot:

Digital Addressable Lighting Interface (DALI)

Ang DALI slave unit ay magpapadala lamang ng data ng mga master unit request, iyon ay, magpatibay ng command answering mode

Mayroong 64 na yunit ng alipin sa karamihan sa parehong network ng DALI, ang bawat yunit ay may hiwalay na address (maikling address), Ang isang salve unit ay maaari ding italaga sa isang partikular na grupo, at ang isang yunit ng alipin ay maaaring kabilang sa iba't ibang grupo, ang salve unit ay maaaring umiral. hanggang 16 na grupo nang sabay-sabay, ang bawat unit ay maaaring magtakda ng 16 na sitwasyon.

Ang mga pangunahing tampok ng DALI protocol

1) Asynchronous na serial communication.

2)1200 baud rate, gamit ang Manchester encoding format.

3) Dalawang kasinungalingan differential signal.

4) Ang mataas na antas kapag ang boltahe ng kaugalian ay mas malaki kaysa sa 9.5V.

5) Ang mababang antas kapag ang boltahe ng kaugalian ay mas mababa sa 6.5V.

6) Kinokontrol ng master unit ang proseso ng komunikasyon.

7) Ang isang DALI bus ay maaaring kumonekta sa 64 na yunit ng alipin.

8) Ang bawat yunit ng alipin ay maaaring isa-isang tugunan.

Detalye ng DALI Electrical

Sa ilalim ng idle state, mula sa machine unit method para makontrol ang bus:

1) Mataas na Output power sa ordinaryong oras, hindi para makagambala sa hold signal.

2) Mag-output ng mababang kuryente sa ordinaryong oras, direkta sa DALI bus short circuit sa isa't isa.

3)DALI bus maximum na kasalukuyang ng 250mA

4) Hindi isang dalawang-daan na komunikasyon sa parehong oras.

5) Transmission cable hanggang 300 metro, o ang pagbaba ng presyon ay hindi hihigit sa 2v
