300W Constant Voltage DALI LED Driver

300W Constant Voltage DALI LED Driver ay isang uri ng LED driver na partikular na idinisenyo upang gumana sa mga LED lighting system na nangangailangan ng pare-parehong boltahe na power supply. Ito ay katugma sa DALI (Digital Addressable Lighting Interface) control protocol, na nagbibigay-daan para sa digital control at dimming ng LED lights.

Magpadala ng Inquiry

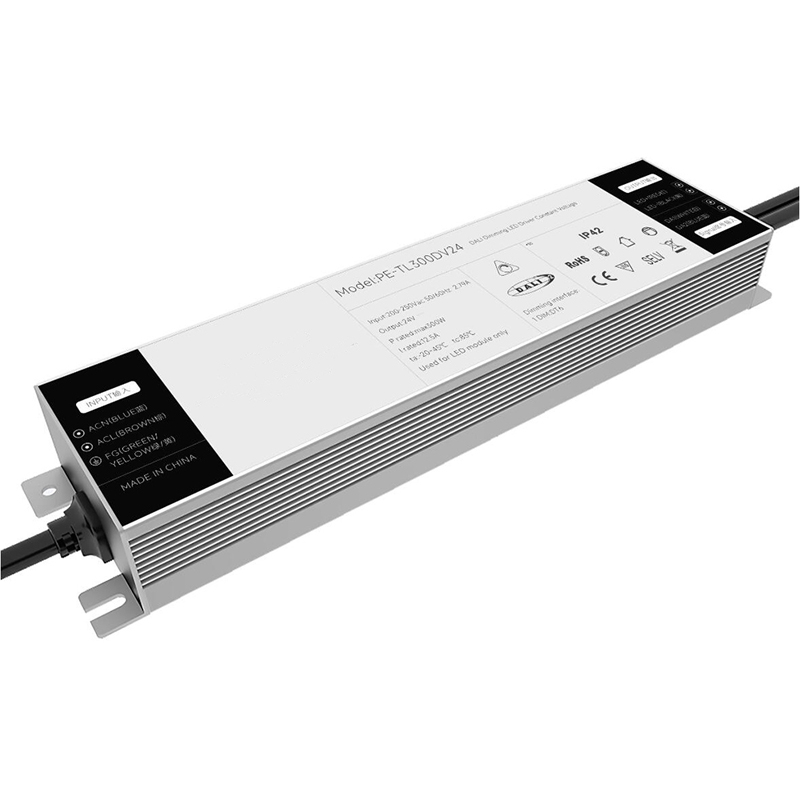

Ang PE-TL300DV ay gumagamit ng espesyal na proseso ng welding ng aluminyo shell, aluminyo shell at panloob na pagpapadaloy ng init ng silica gel na pagwawaldas ng init, mas matatag na paggamit, ang lahat ng mga hilaw na materyales ay mga tatak ng unang linya, at ang mga na-import na chip ay lumampas. Ang malalim na dimming na disenyo ay tumutugma sa intelligent na dimming system ng iba't ibang brand sa merkado. Anti surge voltage 2KV, makinis na dimming, walang stroboscopic, mababang ingay sa proseso ng dimming.

Mga Tampok:

1. Ang karaniwang interface ng Dali ay sumusunod sa mga pamantayan ng Dali 144

2. Dali2 certification, Dali member

3. Digital na kontrol, walang kurap ang output

4. Internasyonal na pangkalahatang AC input 100-250V range

5. Natural na air cooling, moisture-proof, heat conduction, silica gel heat dissipation process

6. Self binuo depth dimming curve

7. Maramihang mga function ng proteksyon

8. Espesyal na proseso ng hinang aluminyo, napakaliit na disenyo ng volume

9. Sumunod sa ERP standard, at ang standby power consumption ay mas mababa sa 0.5W

10. Sukat: 265 *63*35mm

Listahan ng modelo:

300W Constant Voltage DALI LED Driver

Serye	Dimmg type	Modelo	Input	kapangyarihan	PF	Output Voltage	Kasalukuyang Output
PE-IL60DV 60W	DALI	PE-IL60DV24	AC100V-250V	60W	0.96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	DALI	PE-IL100DV24	AC100V-250V	100W	0.96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	DALI	PE-IL150DV24	AC100V-250V	150W	0.96PF THD<10%	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	DALI	PE-TL250DV12	AC100V-250V	250W	0.96PF THD<10%	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	DALI	PE-TL300DV12	AC100V-250V	300W	0.96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25A

Application:

1. Led strip light

2.Villa intelligent lighting

3. Ito ay maaaring konektado sa DALI intelligent lighting system

4.Museum lighting

Pagtutukoy:

Modelo		PE-TL300DV24	PE-TL300DV12
OUTPUT	Output Voltage	24Vdc	12Vdc
	Max Output Voltage	12.5A	25A
	Walang boltahe ng output ng load	24Vdc	12Vdc
	I-load ang hanay ng kapangyarihan	0-12.5A	0-25A
	Output Power	0-300W	0-300W
	Antas ng Strobe	Walang Flicker
	Dimming Range	0~100%，LEDstart sa 0.03%posible.
	PWM Dimming Frequency	>3600Hz
	Kasalukuyang Katumpakan	±3%
	Power down mode	function ng memory kapag nabawasan ang kuryente
INPUT	Dimming Interface	DALI (IEC62386)Kasalukuyang kontrol ng signal <2mA
	Saklaw ng Input Voltage	100-250Vac
	Dalas	50/60Hz
	Kasalukuyang Input	<1.7A ac100v
	Power Factor	PF>0.98/100V ac(sa buong load)
	THD	230Vac@THD <8% (sa full load)
	Efficiency(typ.)	89%	88%
	Standby Power	0.4W
	Inrush Current(typ.)	malamig na simula48A@230Vac
	Anti Surge	L-N: 2kV
	Leakage Current	<0.25mA/230Vac
KAPALIGIRAN	Temperatura sa Paggawa	ta: 45°C tc: 80 °C
	Humidity sa Paggawa	20 ~ 95%RH, hindi nagpapalapot
	Temp., Halumigmig	-40~80°C, 10~95%RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	Panginginig ng boses	10~500Hz, 2G 12min./1cycle, tagal ng 72min. bawat isa sa kahabaan ng X, Y, Z axes.
PROTEKSYON	Proteksyon sa sobrang init	Matalinong inaayos o pinapatay ang kasalukuyang output kung ang temperatura ng PCB ≥110°C, , ay awtomatikong bumabawi.
	Over Load Protection	I-shut down ang output kapag na-rate ang power≥102%, auto recovers.
	Proteksyon ng Short Circuit	Awtomatikong i-shut down kung mangyari ang short circuit, auto recovers.
	Proteksyon na walang load	Patuloy na Boltahe ng output.
KALIGTASAN & EMC	Makatiis sa Boltahe	I/P-O/P: 3750Vac
	Paglaban sa Paghihiwalay	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Pamantayang pangkaligtasan	IEC/EN61347-1, IEC/EN61347-2-13
	Pagpapalabas ng EMC	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	EMC Immunity	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test Standard	IEEE 1789
IBA	Dimensyon	2656335mm(L×W×H)
	Pag-iimpake	Kahon
	Timbang(G.W.)	604g±10g

dimensyon:

Label:

Wiring diagram:

Ang mga abnormal na kondisyon at ang kaukulang pamamaraan ng paggamot:

Digital Addressable Lighting Interface (DALI)

Ang DALI slave unit ay magpapadala lamang ng data ng mga master unit request, iyon ay, magpatibay ng command answering mode

Mayroong 64 na mga yunit ng alipin sa karamihan sa parehong network ng DALI, ang bawat yunit ay may hiwalay na address (maikling address), Ang isang yunit ng salve ay maaari ding italaga sa isang partikular na grupo, at ang isang yunit ng alipin ay maaaring kabilang sa iba't ibang grupo, ang yunit ng salve ay maaaring umiral. hanggang 16 na grupo nang sabay-sabay, ang bawat unit ay maaaring magtakda ng 16 na sitwasyon.

Ang mga pangunahing tampok ng DALI protocol

1) Asynchronous na serial communication.

2)1200 baud rate, gamit ang Manchester encoding format.

3) Dalawang kasinungalingan differential signal.

4) Ang mataas na antas kapag ang boltahe ng kaugalian ay mas malaki kaysa sa 9.5V.

5) Ang mababang antas kapag ang boltahe ng kaugalian ay mas mababa sa 6.5V.

6) Kinokontrol ng master unit ang proseso ng komunikasyon.

7) Ang isang DALI bus ay maaaring kumonekta sa 64 na yunit ng alipin.

8) Ang bawat yunit ng alipin ay maaaring isa-isang tugunan.

Detalye ng DALI Electrical

Sa ilalim ng idle state, mula sa machine unit method para makontrol ang bus:

1) Mataas na Output power sa ordinaryong oras, hindi para makagambala sa hold signal.
