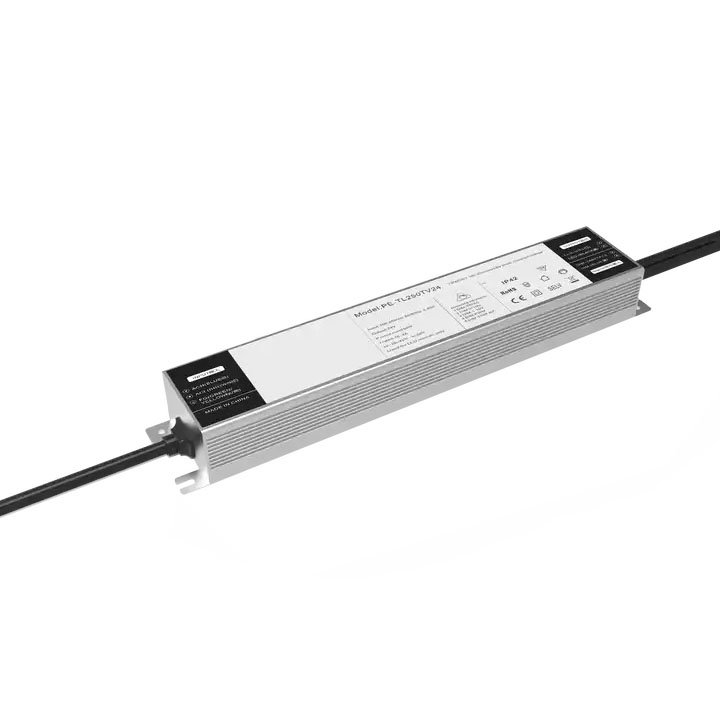

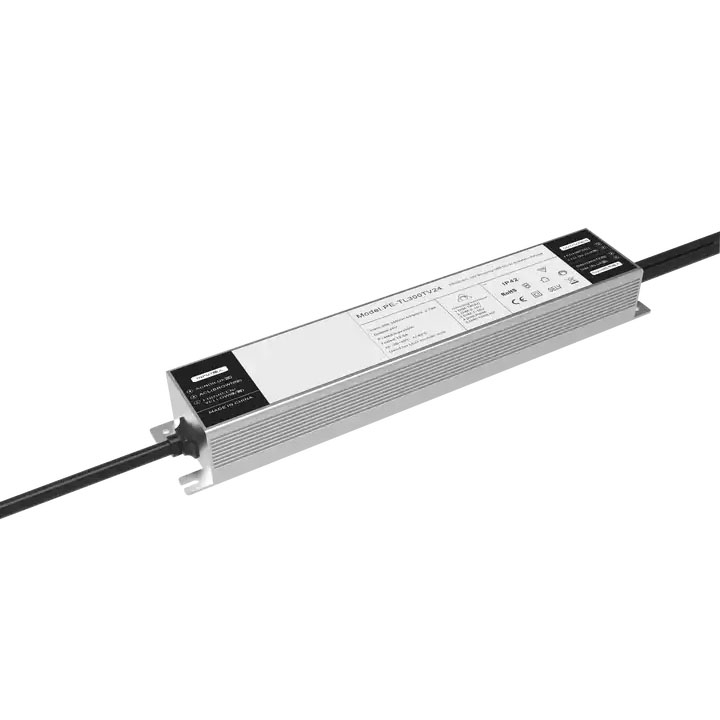

Ang STARWELL ay isa sa kilalang tagagawa, producer, at exporter ng 250W Constant Voltage Triac Dimmable LED Driver sa China.
Ang PE-TL250TV ay gumagamit ng CPU control at nagdidisenyo ng iba't ibang control mode. Ang dimming ay mabagal on at off. Ang mga hilaw na materyales na ginamit ay mga first-line na tatak at imported na chip na ultra deep dimming na disenyo, Ito ay tumutugma sa iba't ibang intelligent dimming system at dimmers sa merkado. Ang aluminyo haluang metal shell, mabilis na pagwawaldas ng init, ginagawang mas matatag ang thermal balanse ng mga bahagi.
Mga Tampok ng 250W Constant Voltage Triac Dimmable LED Driver:
1. Constant boltahe triac dimming hanay ng dimming ng driver 0-100%
2. Suportahan ang leading edge dimmer at leading edge dimming system
3. Suportahan ang 0-10V / 1-10V / 10V PWM / 100k potentiometer dimming
4. Walang stroboscopic dimming, super compatible dimming power supply
5. Uri ng proteksyon: short circuit / over current / over voltage
6. Aluminum haluang metal shell, mabilis na pagwawaldas ng init
7. Natatanging disenyo, mabagal sa at mabagal off function
8. Angkop para sa pare-pareho ang boltahe LED strip light at iba pang mga application
9. Matugunan ang kaligtasan ng SELV na sobrang mababang boltahe na pamantayan
10. 5 taon na warranty
11. Sukat: 264.5*62*33mm
Listahan ng Modelo ng 250W Constant Voltage Triac Dimmable LED Driver:
Triac at 0/1-10V 2 sa 1 pare-parehong pagdidilim ng boltahe
Serye | modelo | Input | kapangyarihan | PF | Output Voltage | Kasalukuyang Output |
PE702 20W |
PE702TV12 | AC200V-250V | 20W | 0.6PF | 12V | 1670mA |
PE702TV24 | 24V | 830mA | ||||
PE-L80TV 80W |
PE-L80TV24 | AC200V-250V | 80W | 0.6PF | 24V | 3.33A |
PE-TL60TV 60W |
PE-TL60TV24 | AC200V-250V | 60W | 0.6PF | 24V | 2.5A |
PE-TL60TV12 | AC200V-250V | 12V | 5A | |||
PE-TL100TV 100W |
PE-TL100TV24 | AC200V-250V | 100W | 0.6PF | 24V | 4.2A |
PE-TL100TV12 | AC200V-250V | 12V | 8.3A | |||
PE-TL150TV 150W |
PE-TL150TV24 | AC200V-250V | 150W | 0.6PF | 24V | 6.25A |
PE-TL120TV12 | AC200V-250V | 120W | 12V | 10A | ||
PE-TL250TV 250W |
PE-TL250TV24 | AC200V-250V | 250W | 0.6PF | 24V | 10.5A |
PE-TL300TV 300W |
PE-TL300TV24 | AC200V-250V | 300W | 0.6PF | 24V | 12.5A |
250W Constant Voltage Triac Dimmable LED Driver Application:
1. Constant boltahe lamp strip, hard lamp strip
2. Suportahan ang nangungunang sistema ng dimming
3. Villa, high-end na hotel at iba pang mga application
4. Ultra manipis na light box
250W Constant Voltage Triac Dimmable LED Driver Specification:
modelo | PE-TL250TV24 | PE-TL300TV12 | |
OUTPUT | Output Voltage | 24Vdc | 24Vdc |
Kasalukuyang Output | 10.42A Max | 12.5A Max | |
Max Output Voltage | 24.3Vdc ±0.25v | 24.3Vdc ±0.25v | |
Output Power | 250W Max | 300W Max | |
Antas ng Strobe | Walang kurap | ||
Dimming Range | 0~100%, | ||
PWM Dimming Frequency | >3600K | ||
INPUT | Dimming Interface | Triac,0-10V/1-10V/10V PWM/100KResistor DIM Kasalukuyang kontrol ng signal < 0.1mA | |
Saklaw ng Input Voltage | 200-250Vac 50/60Hz | ||
Power Factor | 0.6 | ||
Kasalukuyang Input | <2.79A | ||
Efficiency(typ.) | 92.6% | 91% | |
Inrush Current(typ.) | Malamig na simula13.8A/800us | ||
Anti Surge | L-N: 2kV | ||
Leakage Current | <0.5mA/230Vac | ||
KAPALIGIRAN | Temperatura sa Paggawa | ta: 45°C tc: 85 °C | |
Working Humidity | 20 ~ 95%RH, hindi nagpapalapot | ||
Temp., Halumigmig | -40~80°C, 10~95%RH | ||
Hindi tinatagusan ng tubig na grado | IP42 | ||
PROTEKSYON | Over Load Protection | I-shut down ang output kapag na-rate ang power≥102%, auto recovers. | |
Proteksyon ng Short Circuit | Awtomatikong i-shut down kung mangyari ang short circuit, auto recovers. | ||
Non-load na Proteksyon | Patuloy na Boltahe ng output. | ||
KALIGTASAN | Makatiis sa Boltahe | I/P-O/P: 3750Vac | |
Paglaban sa Paghihiwalay | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
EMC Immunity | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobe Test Standard | IEEE 1789 | ||
IBA | Dimensyon | 265(289)*63*35mm(L×W×H) | |
Pag-iimpake | Kahon | ||
Timbang(G.W.) | 1060±10g | ||
IPALIWANAG | Sa panahon ng paggamit, mangyaring bigyang-pansin ang input at output na mga kable, at huwag baligtarin ang koneksyon. Ipinagbabawal na ikonekta ang interface ng signal na may boltahe na mas mataas kaysa sa 15V, kung hindi man ay masisira ang power supply Sa panahon ng paggamit ng power supply, kapag ang load ay malapit na sa full load, ang temperatura ng power supply housing ay bahagyang mas mataas. Dahil sa mataas na kahusayan sa pagwawaldas ng init ng aluminyo, ang panloob na temperatura ay maaaring matiyak Taasan ang buhay ng serbisyo |
Mga sukat:
Wiring diagram:
