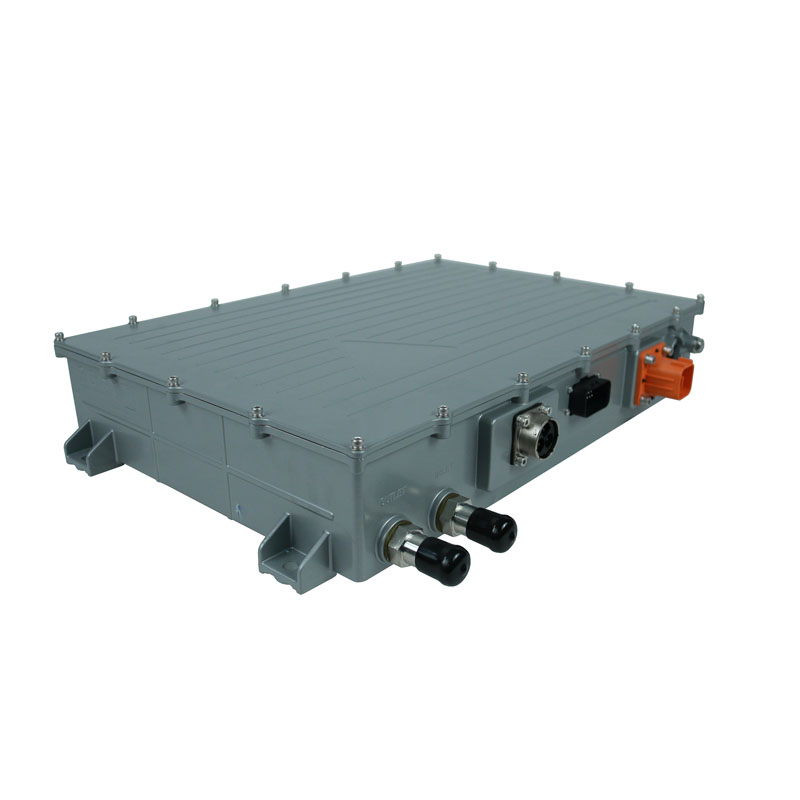

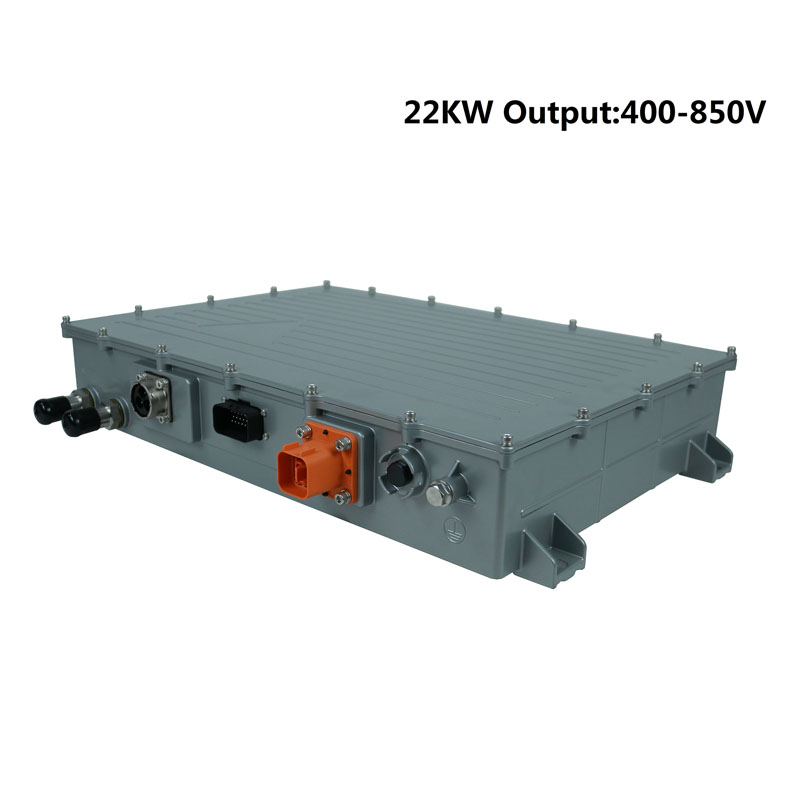

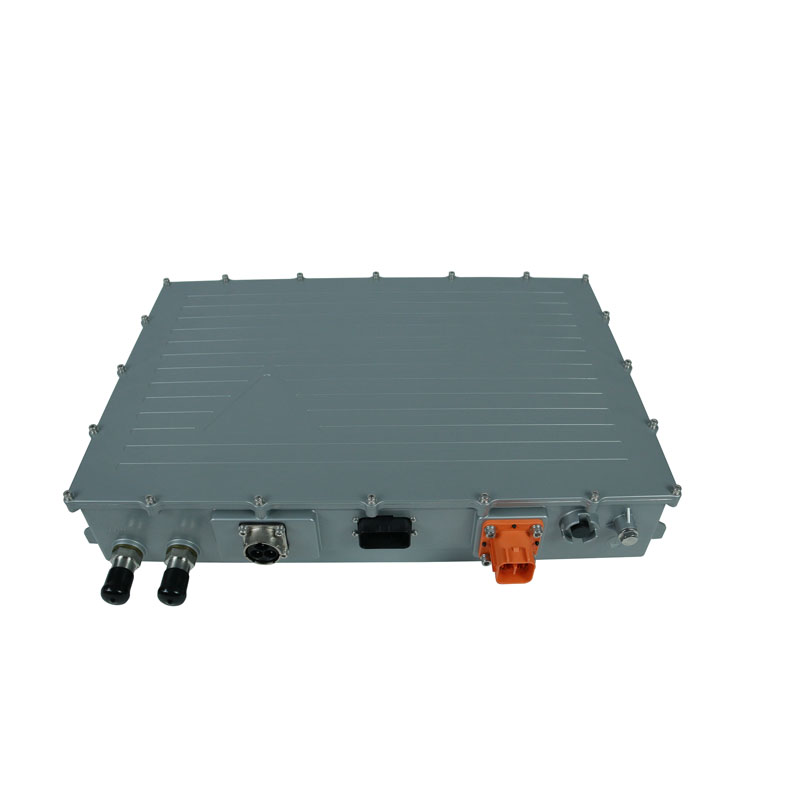

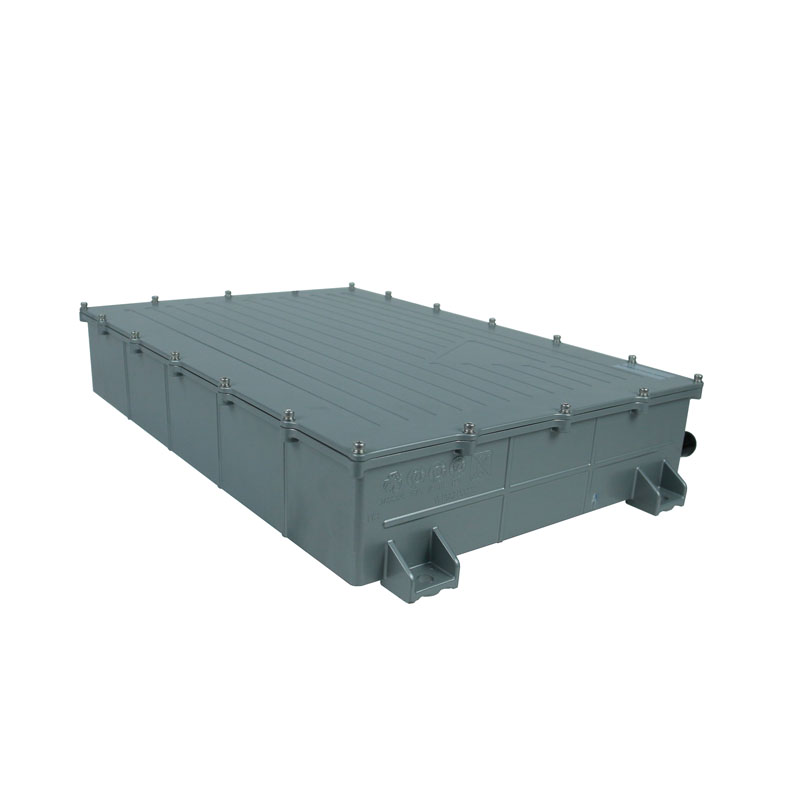

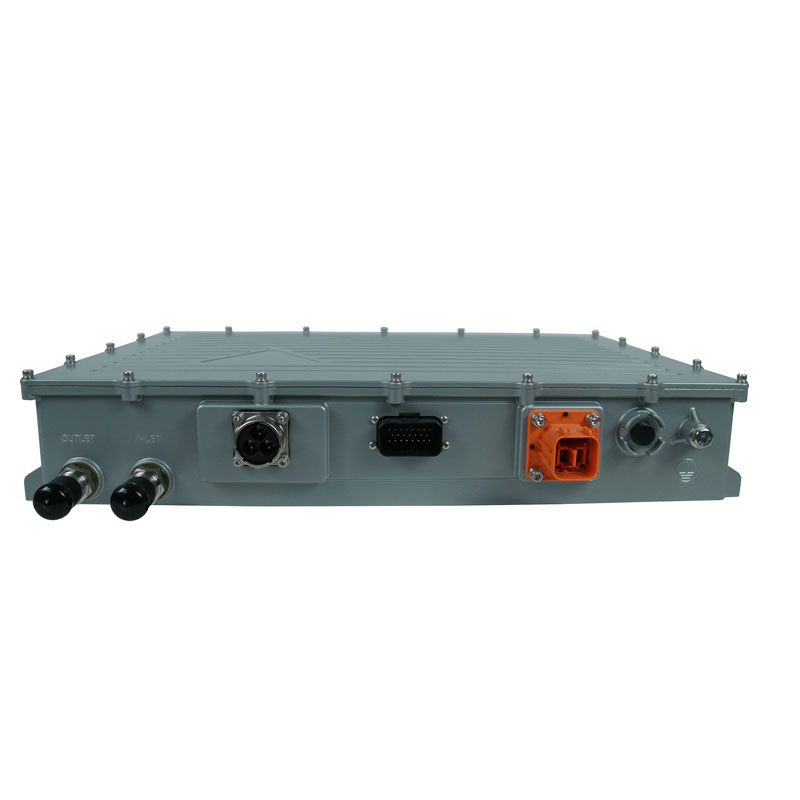

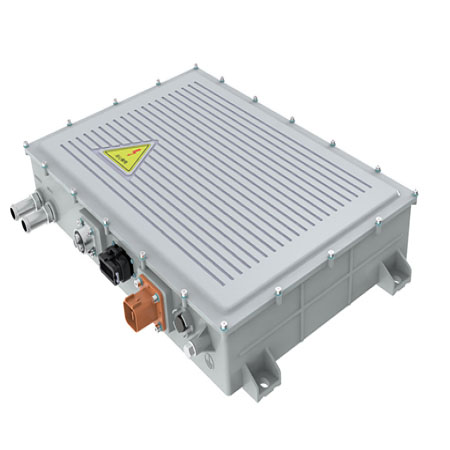

Ang SW-AS22000 series na OBC (On-Board Charger) ay partikular na idinisenyo para sa mas malalaking application ng power charger, gaya ng mga bus at komersyal na trak. Nagtatampok ito ng three-phase AC input at isang malawak na hanay ng boltahe ng output na 400VDC hanggang 850VDC. Ang OBC ay binuo upang makatiis sa malupit na kapaligiran, kabilang ang vibration, thermal shock, at matinding mga saklaw ng temperatura.
Ang isa sa mga kapansin-pansing feature ng SW-AS22000 series ay ang liquid cooling system nito, na tumutulong sa pag-alis ng init nang mahusay at tinitiyak ang pinakamainam na performance. Ang OBC ay mayroon ding isang IP67 enclosure, na nagbibigay ng proteksyon laban sa alikabok at tubig na pumasok.
Programmable ang OBC, salamat sa independent control unit na naka-embed sa loob. Ang kakayahang umangkop na ito ay nagbibigay-daan sa charger na ma-customize upang matugunan ang mga indibidwal na kinakailangan ng customer. Bukod pa rito, ang serye ng SW-AS22000 ay may mahusay na multi-grid adaptability, ginagawa itong sumusunod sa mga internasyonal na pamantayan tulad ng SAE J1772 at EN61851.
Ang 22kw OBC charger ay gumagamit ng processor-driven charging algorithm, na nag-o-optimize ng charging efficiency at nakakatulong sa mas mahabang lifespan para sa battery charger at high-voltage (HV) na baterya. Tinitiyak ng mga algorithm na ito na ang proseso ng pag-charge ay iniangkop sa mga partikular na katangian ng bateryang sini-charge, na nagpapalaki sa pagganap at mahabang buhay nito.
Sa mga tuntunin ng saklaw ng aplikasyon, ang serye ng PCHG-AS22000, na ginawa ng STARWELL, ay sumusuporta sa iba't ibang uri ng baterya. Kabilang dito ang mga lead-acid na baterya, lithium-ion na baterya, ternary lithium-ion na baterya, at lithium iron phosphate na baterya. Ang 22kw OBC charger ay partikular na idinisenyo upang ma-charge ang mga uri ng baterya na ito nang epektibo at ligtas.
Higit pa rito, sinusuportahan ng serye ng SW-AS22000 ang komunikasyon sa pamamagitan ng CAN BUS protocol, na nagbibigay-daan dito na isama sa iba pang mga sistema ng sasakyan para sa pinahusay na kontrol at mga kakayahan sa pagsubaybay.
Pangunahing Tampok
★Pagsunod sa tatlong phase AC input .
★Pagsunod sa SAE J1772 at EN61851.
★ Compact at magaan na konstruksyon.
★ Patuloy na kapangyarihan at pare-pareho ang kasalukuyang pagsingil na may kakayahang.
★Vibration-resistant at IP67 para sa on-board na paggamit.
★ Na-up-gradable ang firmware sa CAN bus.
★Proteksyon ng DC High Voltage Interlock Loop (HVIL).
★ Tumpak at mahusay na kapangyarihan sa pag-charge.
Function at Feature:
Uri | 22KW on-board na charger |
Modelo | SW-AS22000 |
Rate ng Output Voltage | 700V |
Charging mode | Mode ng pagtugon (maaaring makipag-usap) |
AC input | 3-phase | Yunit |
Saklaw ng boltahe ng input | 152– 465 | V |
Saklaw ng dalas ng input | 47 – 63 | Hz |
AC kasalukuyang THD | < 5 | % |
Power factor | > 0.99 | |
Kahusayan | > 94 @ mula 50% hanggang Max load | % |
Max. kasalukuyang input (eff) | 64 | A |
Pinakamataas na lakas ng pag-input | 22 | kVA |
INRUSH kasalukuyang | < 40 @ 380 Vac | A |
DC output | Yunit | |
Boltahe na programmable range | 400 – 850 | Vdc |
Min. boltahe Constant Power range | 700 | Vdc |
Katumpakan ng pagsingil ng boltahe | ≤1 | % |
Katumpakan ng kasalukuyang pag-charge | ≤5 | % |
Nagcha-charge ng kasalukuyang ripple amplitude | ≤1 | % |
Max. kapangyarihan ng output | 11 | KW |
Max. kasalukuyang nagcha-charge | 18 | Adc |
Oras ng pagtugon sa output | ≤5 | S |
Pre-charge | panloob |
Pag-andar ng pag-charge | |
Pag-andar ng pagsingil | Nagcha-charge ayon sa BMS communication |
Pag-andar ng komunikasyon | CAN bus control |
Protocol ng komunikasyon (sa BMS) |
Ni SAE J1939/Defined by customer |
CAN komunikasyon baud rate | 250/500 kbps, walang terminate risistor. |
Kontrol ng singil ng AC | Sumusunod sa SAE J1772 at EN 61851 Kapag ang SAE J1772 ay pinagana, ang charger ay ganap na sumusunod sa SAE J1772 Power Station (sumusunod sa EVSE SAE J1772, level 1 at 2). Kapag ang EN 61851 ay pinagana, ang charger ay ganap na sumusunod sa EN 61851 Estasyon ng enerhiya. |
Gising na | 12V signal Hardwire gumising BMS wake-up command CP,CC signal gumising |
Kurba ng katangian ng input/output
Kahulugan ng koneksyon
Sukat at timbang:
Application:
